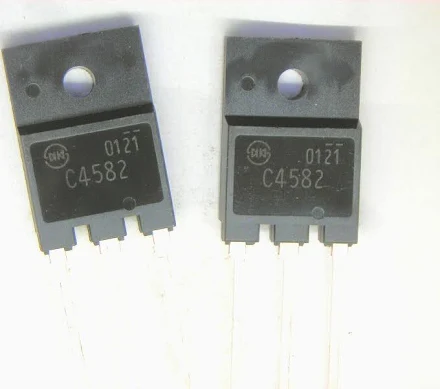

2SC4582 TRANSISTOR 2SC 4582

Descrição

O 2SC4582 é um transistor de silício de polaridade NPN, projetado para aplicações de comutação de alta velocidade e alta tensão. Ele é amplamente utilizado em fontes de alimentação chaveadas (SMPS), conversores DC-DC e circuitos de controle de potência que exigem robustez e eficiência.

Descrição do Produto

Este transistor utiliza o encapsulamento TO-3P (também conhecido como TO-247 em algumas marcas), que possui uma grande área de contato metálica para dissipação térmica. O 2SC4582 destaca-se pela sua alta tensão de ruptura e capacidade de lidar com correntes moderadas, sendo ideal para o chaveamento principal de fontes de equipamentos industriais e eletrônicos de consumo.

Especificação Técnica

• Polaridade: NPN

• Encapsulamento: TO-3P / TO-247

• Tensão Máxima Coletor-Base ($V_{CBO}$): $600\text{V}$

• Tensão Máxima Coletor-Emissor ($V_{CEO}$): $600\text{V}$

• Tensão Máxima Emissor-Base ($V_{EBO}$): $7\text{V}$

• Corrente Contínua de Coletor ($I_C$): $15.0\text{A}$

• Corrente de Pico de Coletor ($I_{CP}$): $30.0\text{A}$

• Dissipação de Potência ($P_C$): $100\text{W}$ (com dissipador a $T_c = 25\text{°C}$)

• Ganho de Corrente DC ($h_{FE}$): $10$ a $40$

• Frequência de Transição ($f_T$): $10\text{MHz}$ (Típico)

• Tempo de Queda ($t_f$): $0.5\text{µs}$ (Máximo)
