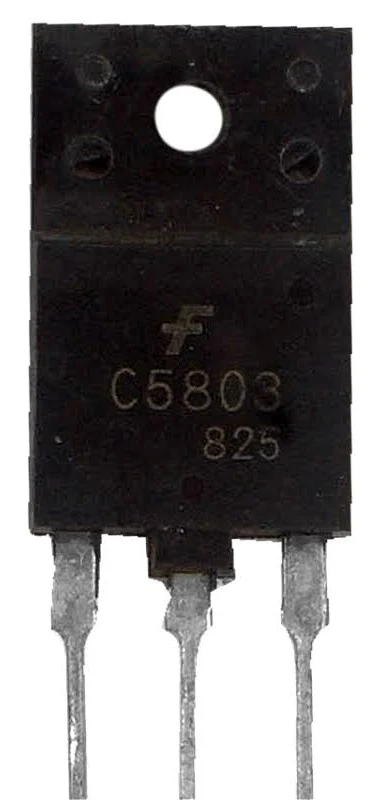

2SC5803 TRANSISTOR 2SC 5803 ORIGINAL

Descrição

Descrição

Transistor 2SC5803, tipo NPN, de silício e alta tensão, desenvolvido principalmente para estágios de saída horizontal de televisores e monitores CRT coloridos. Possui alta tensão de ruptura e alta velocidade de chaveamento, sendo indicado para circuitos de deflexão horizontal e aplicações de alta tensão.

Especificação técnica

• Código: 2SC5803
• Tipo: NPN – transistor bipolar de potência
• Material: Silício
• Encapsulamento: TO-3PF
• Tensão coletor-base (VCBO): 1500 V
• Tensão coletor-emissor (VCEO): 800 V
• Tensão emissor-base (VEBO): 6 V
• Corrente máxima do coletor (IC): 12 A
• Corrente de pico do coletor (ICM): 24 A
• Dissipação de potência (PC): 70 W
• Ganho de corrente (hFE): 15 a 40
• VCE(sat): máx. 3,0 V
• VBE(sat): máx. 1,5 V
• Tempo de queda (tf): aproximadamente 0,3 µs
• Temperatura máxima da junção: 150 °C
• Aplicação: saída horizontal de TV/CRT, monitores e circuitos de alta tensão e alta velocidade de chaveamento.
