tda7314

Descrição

Descrição

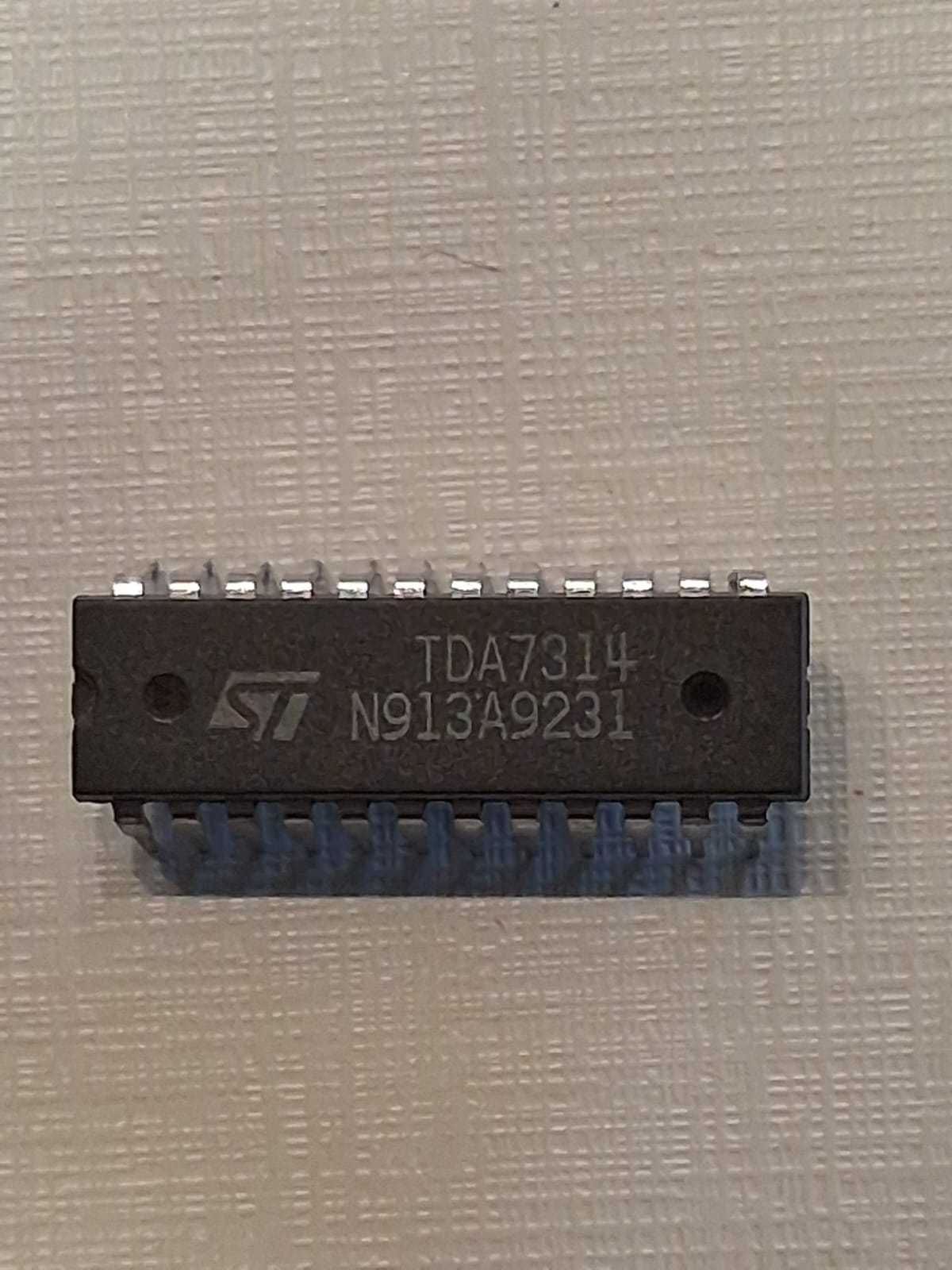

O TDA7314 é um circuito integrado (CI) processador de áudio controlado digitalmente, projetado principalmente para sistemas de som automotivo e equipamentos de áudio residencial. Ele substitui os tradicionais potenciômetros mecânicos por um sistema eletrônico de controle, permitindo gerenciar ajustes de volume, balanço, graves, agudos e seleção de entradas de forma totalmente digital por meio de um microcontrolador via barramento serial.

Especificações Técnicas

• Funções Principais: Controle de volume, graves, agudos, balanço (frontal/traseiro e esquerdo/direito), função mute e seleção de entradas estéreo.

• Tensão de Alimentação: Tipicamente 9V (faixa de operação recomendada entre 8V e 10,2V).

• Interface de Controle: Barramento Serial (compatível com I²C/Bus).

• Relação Sinal-Ruído (S/N): 106 dB (típica).

• Separação de Canais: 103 dB (a 1 kHz).

• Distorção Harmônica Total (THD): 0,01% (a 1 Vrms, f = 1 kHz).

• Faixa de Controle de Volume: De -78,75 dB a 0 dB (passos de 1,25 dB).

• Faixa de Controle de Graves e Agudos: De -14 dB a +14 dB (passos de 2 dB).
