TC9152 C.I. TC 9152

Descrição

Descrição

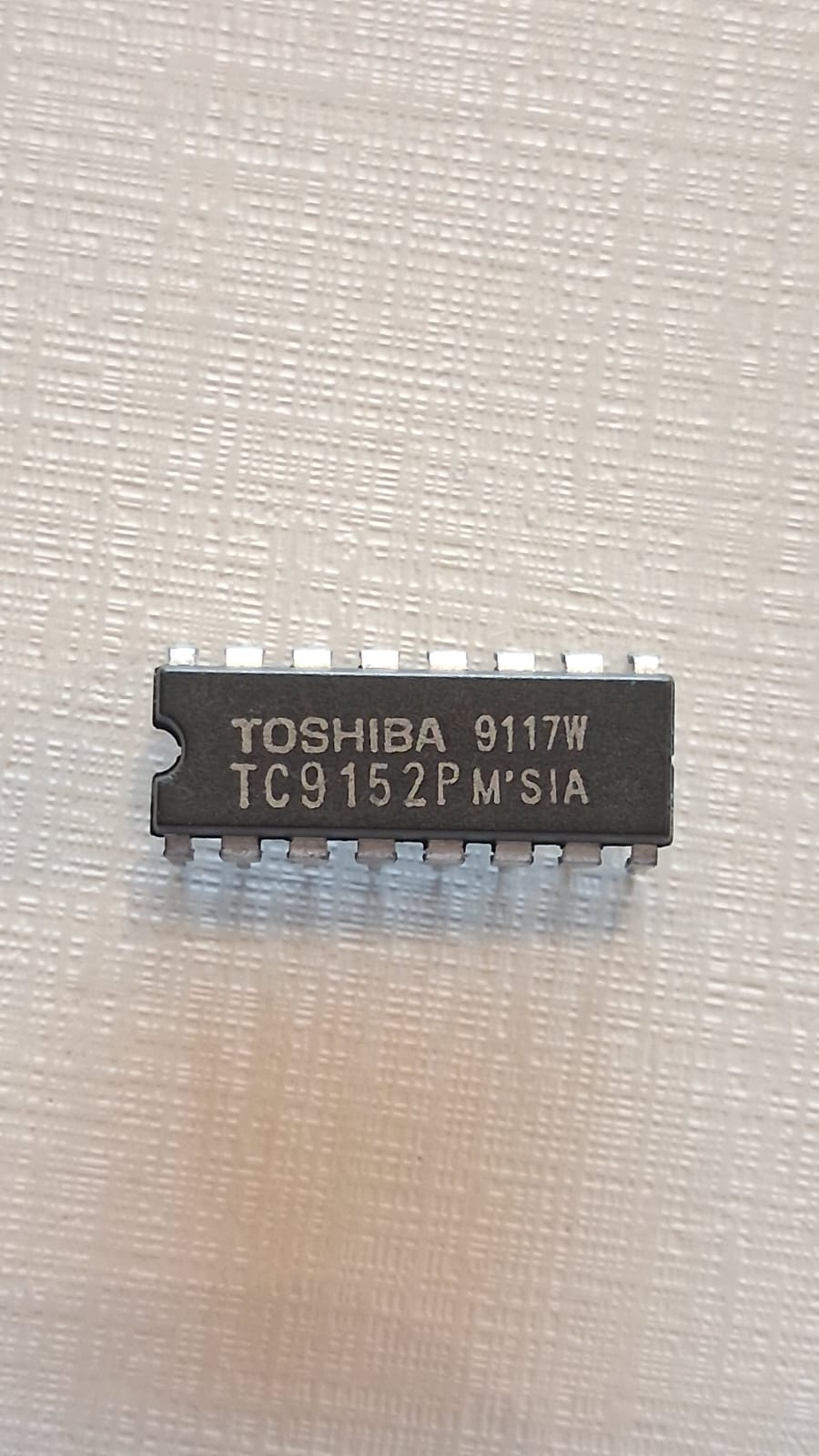

O TC9152P (fabricado pela Toshiba) é um circuito integrado (CI) de Matriz de Chaves Analógicas de Canal Duplo (2 Canais) projetado para aplicações em áudio. Ele é amplamente utilizado em equipamentos de som e amplificadores para a comutação e seleção eletrônica de sinais de áudio com alta fidelidade, apresentando baixíssima distorção e excelente separação entre os canais.

Especificações Técnicas

• Modelo: TC9152P

• Fabricante: Toshiba

• Tipo de Componente: Circuito Integrado (CI) / Matriz de Chaves Analógicas Estéreo

• Encapsulamento: DIP-16 (Dual In-line Package de 16 pinos)

• Tensão de Alimentação: $\pm 4.5\text{V}$ a $\pm 8\text{V}$ (Alimentação simétrica recomendada)

• Distorção Harmônica Total (THD): Tipicamente $0,0005\%$

• Separação de Canais (Crosstalk): Alta imunidade (tipicamente $-90\text{dB}$)

• Temperatura de Operação: $-40^\circ\text{C}$ a $+85^\circ\text{C}$
