TDA1516 C.I. TDA 1516 BQ

Descrição

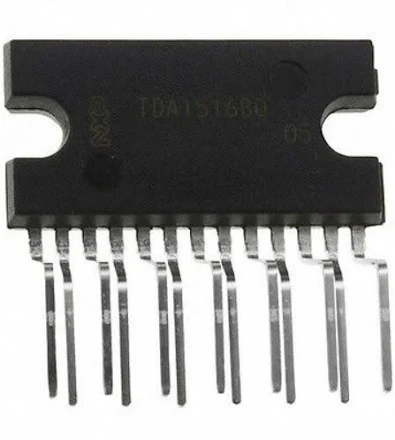

O TDA1516BQ é um circuito integrado monolítico amplificador de áudio de classe B, projetado originalmente pela Philips (atualmente NXP), operando primariamente como um amplificador de potência para rádios automotivos e sistemas portáteis. Sua principal característica é a versatilidade de configuração, permitindo funcionar tanto no modo estéreo convencional quanto no modo mono em ponte (BTL — Bridge-Tied Load), o que duplica a potência entregue à carga. Ele é fornecido em um encapsulamento plástico do tipo SIL de 13 pinos (DBS13P / SOT-141) com aleta metálica integrada para fixação em dissipador de calor.

Especificações Técnicas Principais

• Tensão de Alimentação Operacional: 6 V a 18 V (com valor nominal típico de 14,4 V).

• Potência de Saída em Modo Estéreo ($2 \times$): 11 W a 12 W por canal com carga de 2 Ohms ou 4 Ohms (sob distorção de 10%).

• Potência de Saída em Modo BTL (Mono): Até 22 W a 24 W com carga de 4 Ohms (sob distorção de 10%).

• Ganho de Tensão Fixo: 20 dB (modo estéreo) / 26 dB (modo BTL).

• Impedância de Carga Mínima: 2 Ohms (em modo estéreo) ou 4 Ohms (em modo BTL).

• Corrente de Repouso: Tipicamente em torno de 40 mA a 80 mA.

• Corrente em Modo Stand-by: Menor que 100 µA.

• Encapsulamento: SOT-141 (DBS13P) de 13 pinos com aleta de refrigeração.
