TDA1545 C.I. TDA 1545

Descrição

O TDA1545 (frequentemente comercializado como TDA1545A) é um circuito integrado monolítico desenvolvido originalmente pela Philips como um conversor Digital-Analógico (DAC) estéreo de 16 bits de alta eficiência e baixo consumo. Ele foi amplamente projetado para aplicações em equipamentos de áudio digital compactos e portáteis (como os antigos tocadores de CD e sistemas de som portáteis) que exigem fidelidade e economia de energia.

Especificações Técnicas Principais

• Tensão de Alimentação ($\text{V}_{\text{DD}}$): 3,0 V a 5,5 V, permitindo operação eficiente com fontes simples ou baterias.

• Resolução: 16 bits.

• Canais: Estéreo (2 canais integrados).

• Formato de Entrada de Dados: Serial síncrono compatível com os principais padrões da indústria, incluindo formatos multiplexados no tempo e estilo I²S.

• Suporte a Oversampling: Alta velocidade de processamento com suporte a taxas de $2\times$, $4\times$ e $8\times$.

• Faixa de Temperatura de Operação: -40 °C a +85 °C.

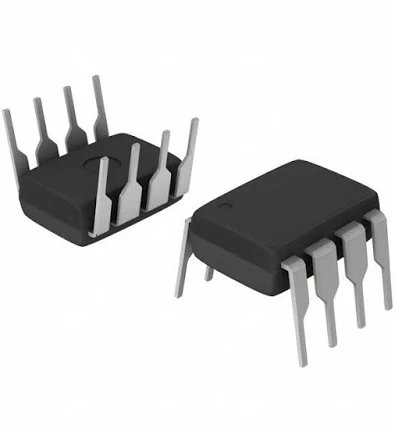

• Encapsulamento: DIP-8 (plástico de 8 pinos passante) ou SO-8 (versão SMD de montagem superficial).
