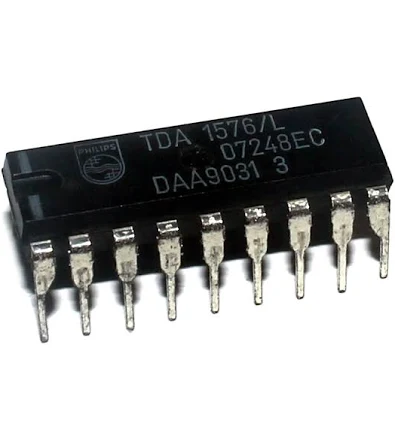

TDA1576 C.I. TDA 1576

Descrição

O TDA1576 é um circuito integrado monolítico desenvolvido originalmente pela Philips Semiconductors (NXP), projetado para atuar como um amplificador de FI (Frequência Intermediária) de FM e circuito demodulador em quadratura, sendo amplamente aplicado em receptores de rádio FM mono e estéreo para sistemas automotivos e aparelhos de som residenciais.

Especificações Técnicas Principais

• Função Principal: Amplificador de FI de FM e detector/demodulador.

• Tensão de Alimentação Operacional: 4,5 V a 18 V (com limite máximo absoluto suportado de até 20 V).

• Corrente de Consumo: Máxima de 25 mA a 35 mA.

• Relação Sinal-Ruído (FM): Típica de 60 dB a 80 dB.

• Faixa de Temperatura de Operação: -40 °C a +85 °C.

• Encapsulamentos Disponíveis: DIP-18 (18 pinos passantes) ou SO-20 (versão SMD / montagem superficial, comercializada como TDA1576T).
