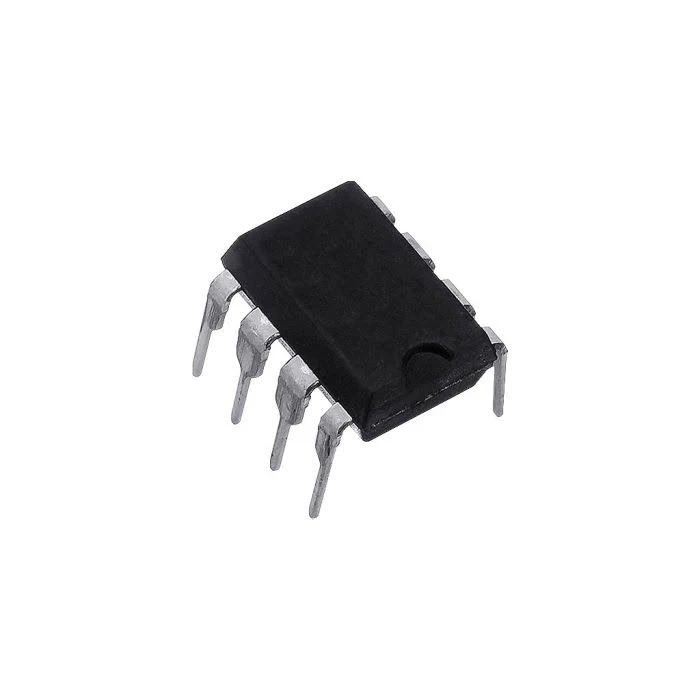

TDA16833 C.I. TDA 16833

Descrição

O TDA16833 é um circuito integrado monolítico desenvolvido originalmente pela Infineon Technologies (anteriormente Siemens), projetado especificamente para atuar como um controlador PWM para fontes chaveadas do tipo flyback off-line (Off-line SMPS Controller), integrando no mesmo componente um transistor de potência CoolMOS de alta tensão.

Especificações Técnicas Principais

• Função Principal: Controlador de fonte chaveada (SMPS) com MOSFET integrado para aplicações flyback.

• Tensão de Alimentação Operacional ($V_{cc}$): 12 V a 16 V (com limite máximo suportado de até 19 V).

• Tensão de Ruptura do MOSFET Integrado (Sense CoolMOS): 600 V.

• Corrente Máxima de Saída / Pico: Até 4,8 A.

• Corrente de Consumo em Repouso / Inicialização: Tipicamente baixa (cerca de 7,5 mA máximo de operação).

• Tempos de Comutação (Rise/Fall Time): 70 ns (subida) e 50 ns (descida).

• Faixa de Temperatura de Operação da Junção: -25 °C a +120 °C.

• Encapsulamento: DIP-8 (Dual In-Line Package de 8 pinos).
