TDA1771 C.I. TDA 1771

Descrição

O TDA1771 é um circuito integrado monolítico desenvolvido originalmente pela SGS-Thomson (STMicroelectronics), projetado para atuar como um circuito de deflexão vertical de alta eficiência (Vertical Deflection Circuit), destinado ao acionamento direto de bobinas de deflexão em tubos de raios catódicos (CRT) para televisores coloridos e preto e branco, além de monitores de vídeo e computadores.

Especificações Técnicas Principais

• Função Principal: Circuito integrado de deflexão vertical com gerador de rampa e amplificador de potência integrados.

• Tensão de Alimentação Operacional ($V_S$): Até 30 V.

• Tensão de Pico de Retraçamento (Flyback Peak Voltage): Até 65 V.

• Tensão de Entrada do Gatilho (Trigger Input): 0 V a $V_S$.

• Corrente de Saída de Pico a Pico (Não repetitiva, $t = 2\text{ ms}$): Até 6 A.

• Corrente de Saída de Pico a Pico Contínua ($t > 10\text{ s}$): Até 4 A.

• Dissipação Total de Potência ($T_{tab} = 60\text{ °C}$): 9 W.

• Resistência Térmica Junção-Aba ($R_{th(j-tab)}$): Máximo de 10 °C/W.

• Resistência Térmica Junção-Ambiente ($R_{th(j-a)}$): Máximo de 70 °C/W.

• Faixa de Temperatura de Armazenamento e Junção ($T_S, T_J$): -40 °C a +150 °C.

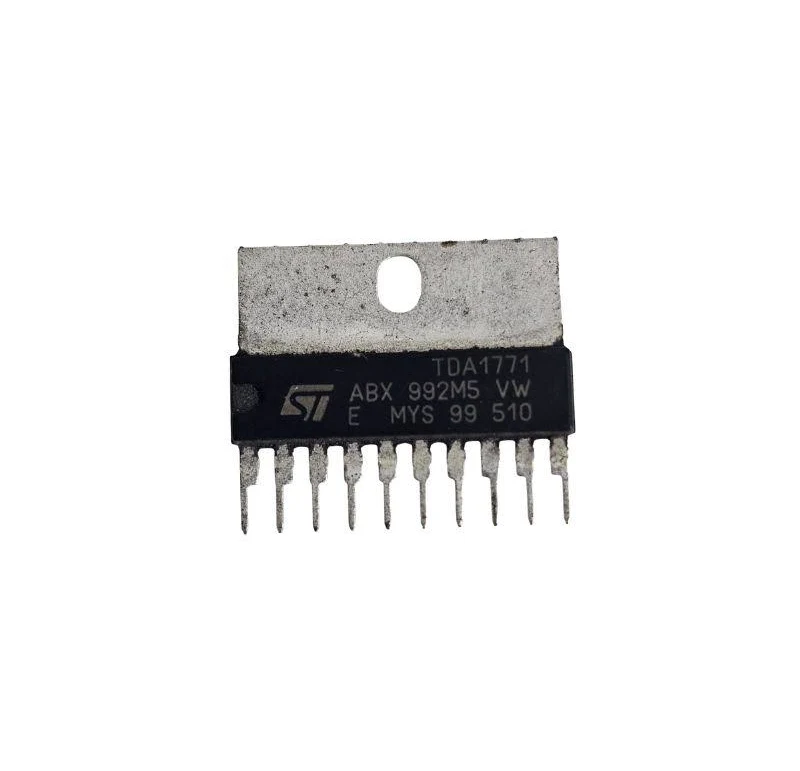

• Encapsulamento: SIP-10 (Single In-Line Package de 10 pinos de plástico) com aba metálica para fixação em dissipador de calor.
