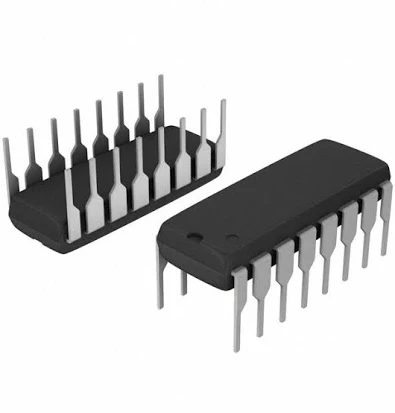

TDA1905 C.I. TDA 1905

Descrição

O TDA1905 é um circuito integrado monolítico desenvolvido originalmente pela STMicroelectronics, projetado para atuar como um amplificador de potência de áudio de baixa frequência (classe AB), amplamente aplicado em televisores, rádios e sistemas de som compactos.

Especificações Técnicas Principais

• Função Principal: Amplificador de potência de áudio (canal único / mono) com função de silenciamento (muting).

• Tensão de Alimentação Operacional: 4 V a 30 V.

• Potência de Saída:

  • Até 5 W com carga de 4 Ohms ($V_S = 14,4\text{ V}$, distorção de 10%).

  • Até 5,5 W com carga de 8 Ohms ($V_S = 18\text{ V}$).

• Corrente de Repouso (Quiescente): Tipicamente 15 mA a 21 mA.

• Corrente de Pico na Saída: Até 2,5 A (não repetitiva) e 2 A (repetitiva).

• Ganho de Tensão (Malha Fechada): Fixo internamente em 40 dB.

• Resposta de Frequência / Largura de Banda: 40 Hz a 40.000 Hz (-3 dB).

• Resistência de Entrada: Tipicamente 60 kOhms a 100 kOhms.

• Rejeição à Tensão de Alimentação (SVR): Tipicamente 40 dB a 50 dB.

• Encapsulamento: PowerDIP de 16 pinos (configuração 8+8 com aletas térmicas integradas aos pinos de aterramento).
