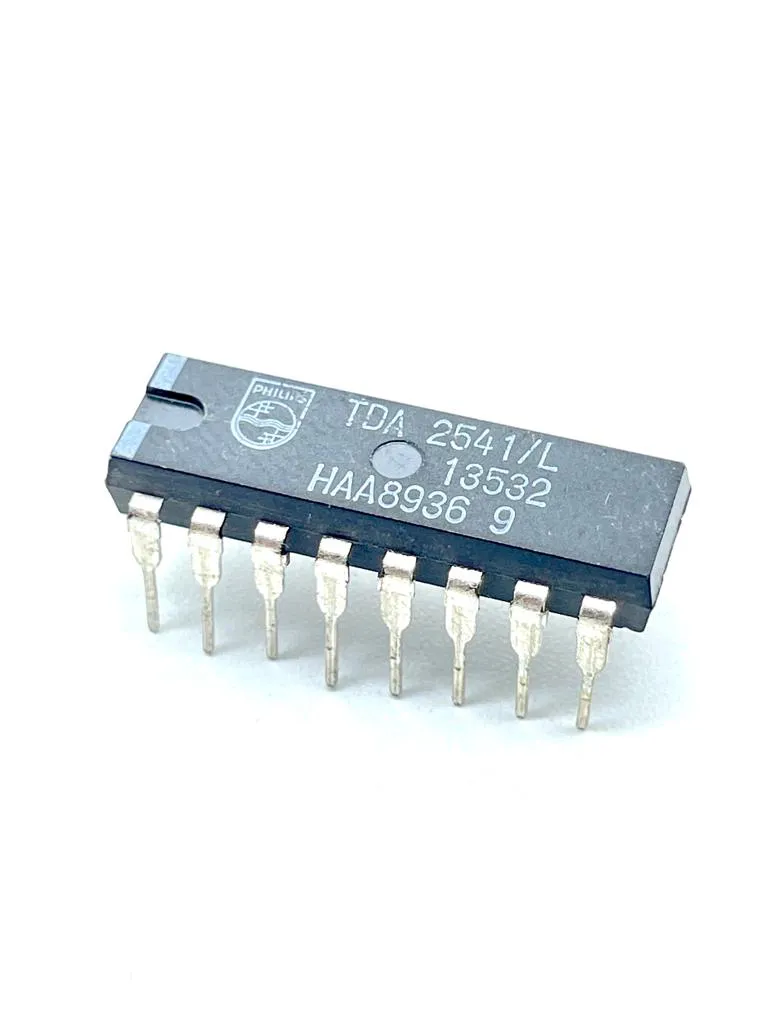

TDA2541 C.I. TDA 2541 Q

Descrição

O TDA2541 é um circuito integrado desenvolvido originalmente pela Philips e STMicroelectronics, projetado para atuar como um amplificador de FI (Frequência Intermediária) com demodulador síncrono e controle automático de frequência (AFC), destinado a receptores de televisão colorida e preto e branco equipados com sintonizadores do tipo PNP.

Especificações Técnicas Principais

• Função Principal: Amplificador de FI, demodulador de vídeo AM e circuito AFC.

• Tensão de Alimentação Operacional ($V_{CC}$): Tipicamente 12 V.

• Corrente de Alimentação: Tipicamente 50 mA.

• Sensibilidade de Entrada de FI ($f = 38,9\text{ MHz}$): Tipicamente $85\ \mu\text{V}_{RMS}$.

• Tensão de Saída de Vídeo: Tipicamente 2,7 V de pico a pico ($V_{PP}$).

• Faixa de Controle de Ganho de FI: Tipicamente 64 dB.

• Relação Sinal-Ruído ($V_I = 10\text{ mV}$): Tipicamente 58 dB.

• Variação de Tensão de Saída AFC ($\Delta f = 100\text{ kHz}$): Tipicamente 10 V.

• Faixa de Temperatura de Operação Ambiente ($T_{amb}$): 0 °C a +70 °C.

• Encapsulamento: DIP-16 (Dual In-Line Package de 16 pinos de plástico).
