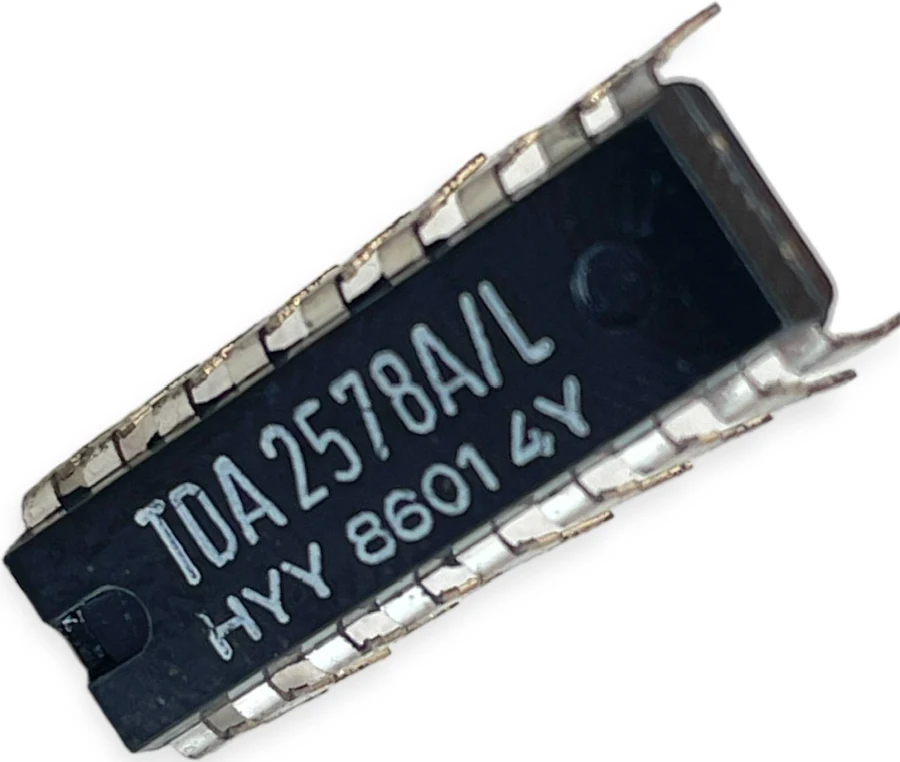

TDA2578 C.I. TDA 2578

Descrição

O TDA2578 (frequentemente encontrado como TDA2578A) é um circuito integrado monolítico desenvolvido originalmente pela Philips, projetado para atuar como um sistema combinado de deflexão horizontal e vertical (Horizontal and Vertical Deflection System) para uso em monitores e televisores coloridos baseados em tubos de raios catódicos (CRT).

Especificações Técnicas Principais

• Função Principal: Controlador integrado para etapas de varredura horizontal e vertical (processamento de sincronismo e acionamento de deflexão).

• Tensão de Alimentação Operacional ($V_{CC}$): Tipicamente de 10 V a 18 V (conforme os trilhos de polarização do sistema de controle).

• Frequência do Oscilador Horizontal: Ajustada por componentes externos (compatível com os padrões de varredura de TVs PAL/NTSC/SECAM).

• Sinais de Entrada: Compatível com separação de sincronismo composto e pulsos de gatilho verticais.

• Faixa de Temperatura de Operação Ambiente ($T_{amb}$): 0 °C a +70 °C.

• Temperatura de Armazenamento ($T_{stg}$): -25 °C a +125 °C.

• Encapsulamento: DIP-18 / PDIP-18 (Dual In-Line Package de 18 pinos de plástico).
