TDA2595 C.I. TDA 2595

Descrição

O TDA2595 é um circuito integrado monolítico desenvolvido originalmente pela Philips, projetado para atuar como um processador de varredura horizontal e circuito de combinação (Horizontal Combination) em receptores de televisão colorida, integrando separação de sincronismo, oscilador horizontal, controle de fase e circuitos de proteção.

Especificações Técnicas Principais

• Função Principal: Circuito combinado de sincronismo e controle de varredura horizontal (incluindo gerador de pulso sandcastle e proteção).

• Tensão de Alimentação Operacional ($V_P$): Tipicamente 12 V (com faixa de operação recomendada entre 10 V e 13,2 V).

• Corrente de Saída Horizontal (Pino 4): Tipicamente 50 mA.

• Amplitude do Pulso de Sincronismo (Entrada de Vídeo Positivo): Mínimo de 50 mV.

• Faixa de Temperatura de Operação Ambiente ($T_{amb}$): 0 °C a +70 °C.

• Temperatura de Armazenamento ($T_{stg}$): -25 °C a +125 °C.

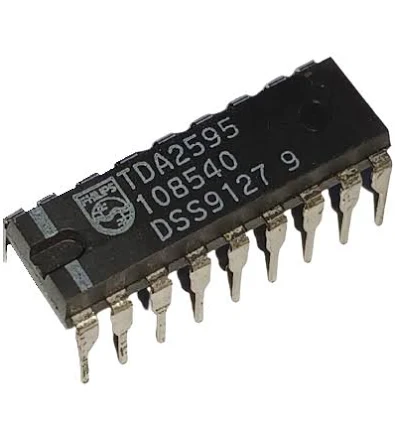

• Encapsulamento: DIL-18 (Dual In-Line Package de 18 pinos de plástico, padrão SOT102).
