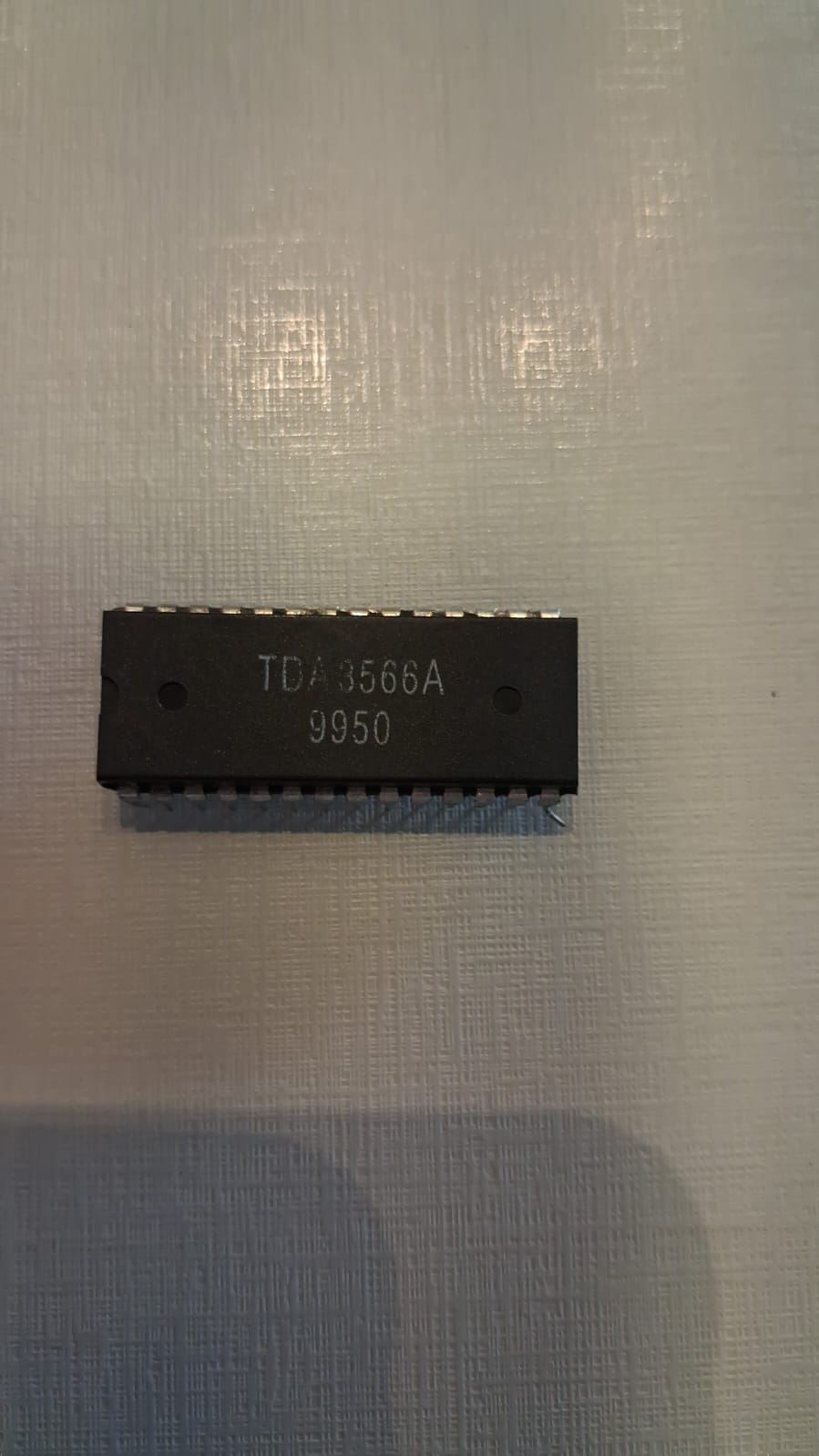

TDA3566 C.I. TDA 3566 = TDA 3562

Descrição

Descrição Comercial

O TDA3566 (frequentemente associado ou utilizado como alternativa direta ao TDA3562) é um circuito integrado monolítico projetado primariamente como um decodificador de cores PAL e/ou NTSC para televisores analógicos. Ele integra funções avançadas de processamento de vídeo, matriz RGB, controle de contraste, saturação e entradas para inserção de dados externos (como legendas ou teletexto), otimizando o circuito de cinescópios em monitores e TVs tradicionais.

Especificações Técnicas

• Função Principal: Decodificador de vídeo PAL/NTSC “One-Chip” e amplificador/matriz RGB.

• Fabricante Original: Philips / NXP Semiconductors.

• Encapsulamento: DIP-28 (Dual In-line Package de 28 pinos).

• Tensão de Alimentação típica ($V_P$): 12V a 13.2V (máxima).

• Recursos Integrados:

  • Amplificadores de saída RGB.

  • Circuitos de controle de saturação, contraste e brilho.

  • Entradas para inserção de dados (Analógica e Digital / RGB).

  • Oscilador controlado por cristal para identificação de cor (PAL/NTSC).

• Categoria: Circuito Integrado Linear / Processador de Vídeo para Televisão.
