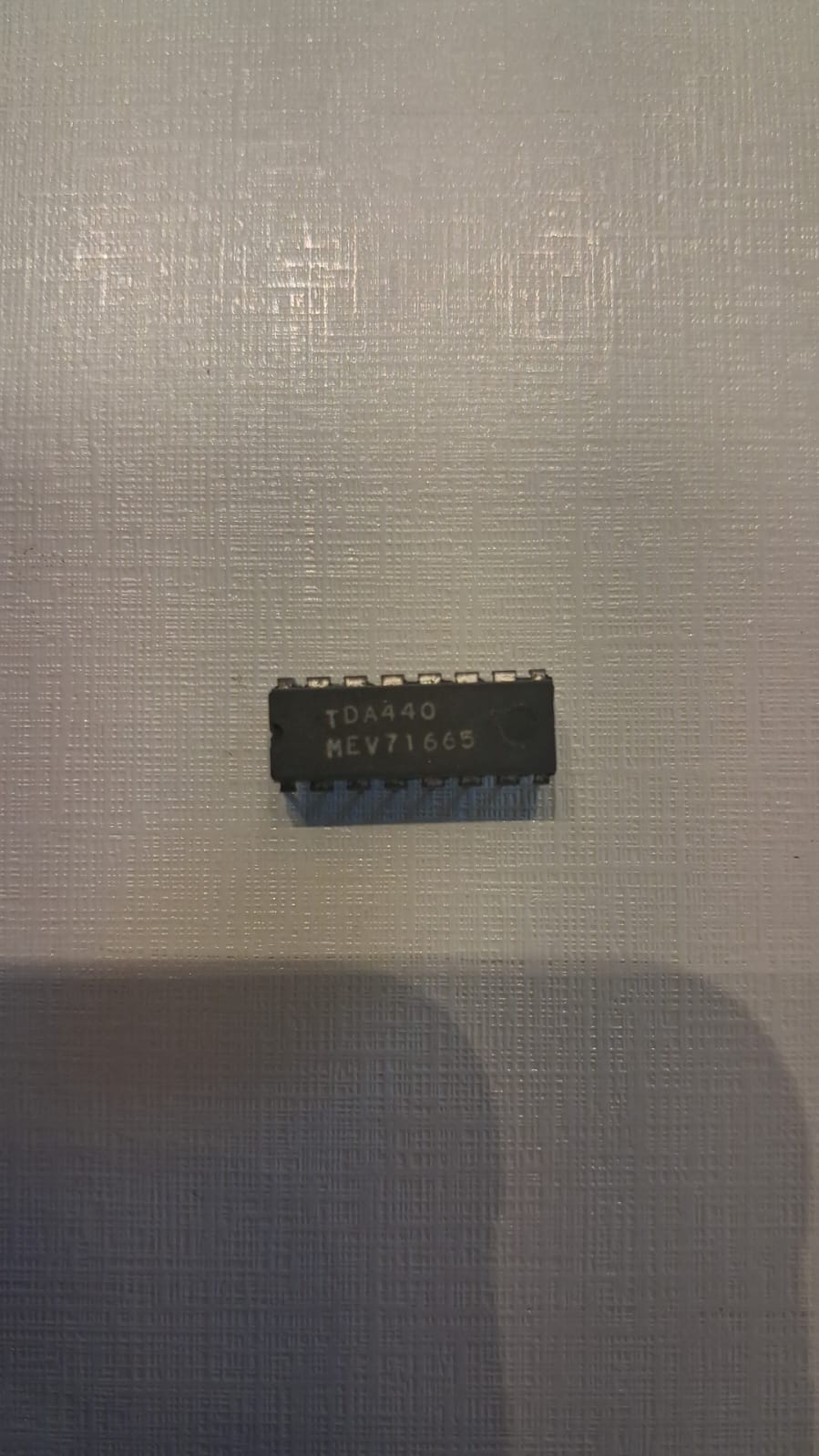

TDA440 C.I. TDA 440

Descrição

O TDA440 é um CI monolítico projetado para aplicações tradicionais de TV e projetos de eletrônica analógica que exigem alta estabilidade de ganho. Ele integra múltiplos estágios controlados de amplificação de FI, demodulador síncro-cor de portadora de cor e um amplificador de pós-vídeo com baixo nível de ruído e distorção.

Especificações Técnicas

• Tipo de Componente: Circuito Integrado (CI)

• Função Principal: Amplificador e Demodulador de FI de Vídeo (Video IF Amplifier)

• Encapsulado / Caixa: DIP-16 (16 pinos, Through-Hole)

• Tensão de Alimentação ($V_S$): 10V a 15V (Pin 13)

• Corrente de Alimentação Típica: ~19 mA

• Dissipação de Potência ($P_{TOT}$): 700 mW (para $T_A \le 55^\circ\text{C}$)

• Temperatura de Operação: $-25^\circ\text{C}$ a $+70^\circ\text{C}$

• Largura de Banda de Vídeo: Aprox. 10 MHz
