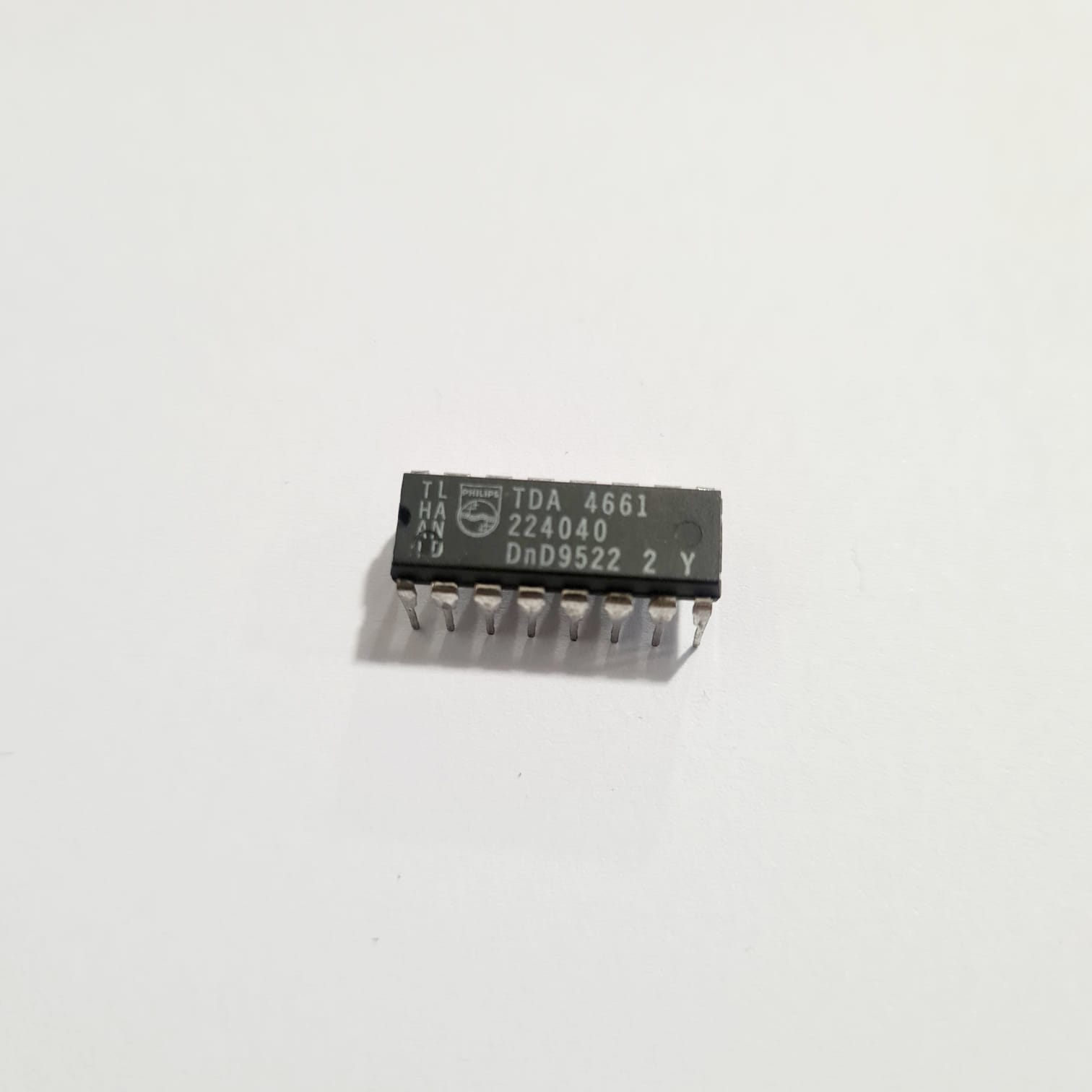

TDA4661 C.I. TDA 4661

Descrição

Descrição Comercial

O TDA4661 utiliza tecnologia de capacitores chaveados para fornecer dois canais de atraso de linha horizontal (64 µs cada). Ele é empregado em decodificadores de cores para supressão de diafonia e processamento de sinais de diferença de cor em sistemas PAL/NTSC, garantindo alta estabilidade de sinal, precisão temporal e excelente qualidade na reprodução de imagens.

Especificações Técnicas

• Tipo de Componente: Circuito Integrado de Linha de Atraso Dupla (Dual Baseband Delay Line)

• Tempo de Atraso: 2 linhas de 64 $\mu\text{s}$ (64 µs cada)

• Tecnologia: Capacitores chaveados (switched-capacitor)

• Tensão de Alimentação ($V_{P}$): 5V Típica (geralmente de 4,5V a 5,5V)

• Corrente de Operação Típica: ~10 mA a 15 mA

• Encapsulamento: DIP-16 (16 pinos, Through-Hole) ou SO16 (SMD)

• Temperatura de Operação: $0^\circ\text{C}$ a $+70^\circ\text{C}$
