TDA4662* C.I. TDA 4662

Descrição

Descrição

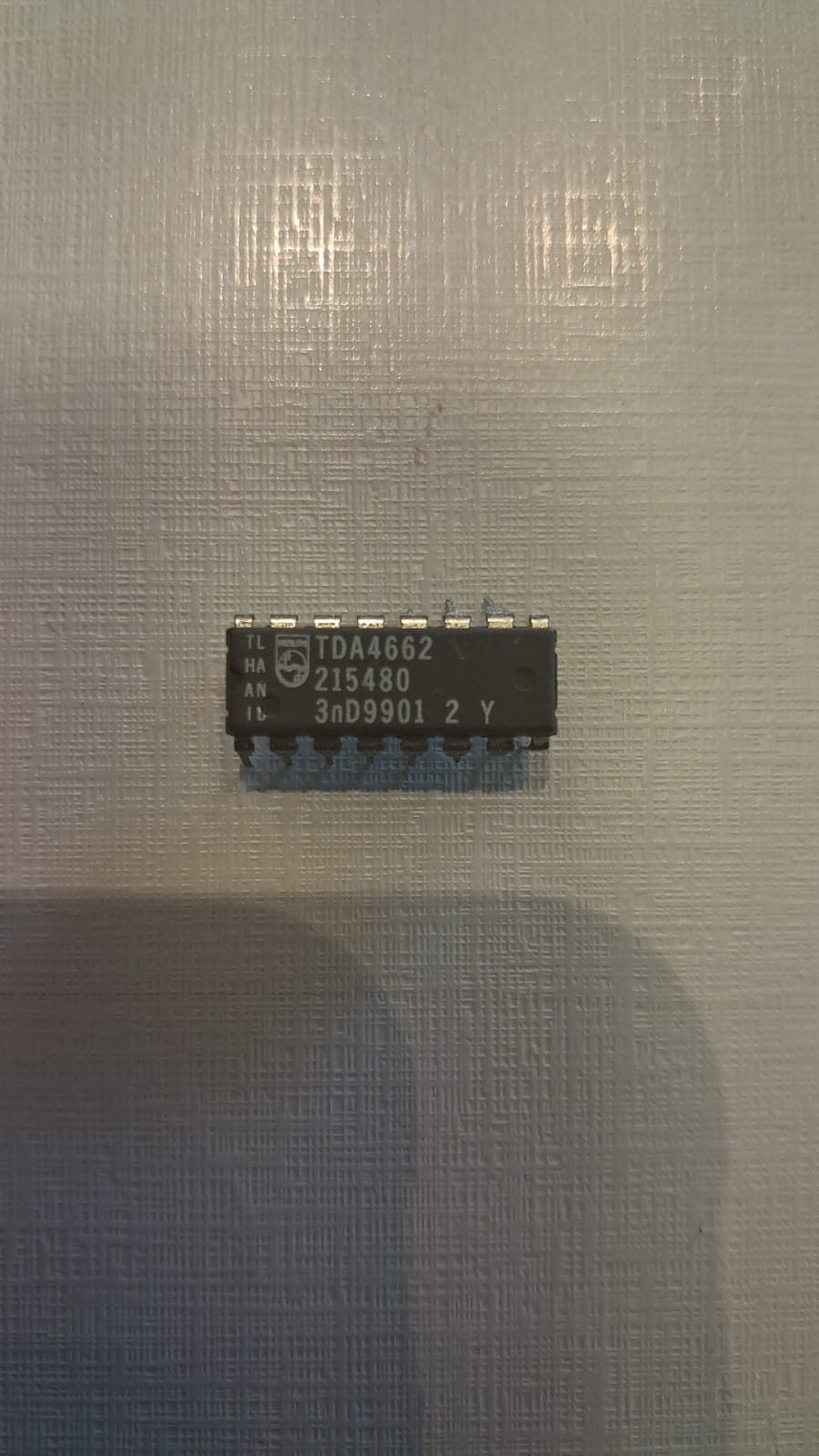

O TDA4662 é um circuito integrado monolítico de linha de atraso em banda base (baseband delay line) com atraso de uma linha. Projetado especificamente para decodificadores de vídeo PAL e NTSC, ele lida com saídas de sinal de diferença de cor $\pm(R-Y)$ e $\pm(B-Y)$. É amplamente aplicado em televisores, monitores e equipamentos de vídeo para supressão de ruídos e filtragem por meio de tecnologia de capacitores chaveados.

Especificações Técnicas

• Modelo / Código: TDA4662 (Versão padrão DIP)

• Encapsulamento: DIP-16 (Dual In-line Package — 16 pinos)

• Tensão de Alimentação Analógica ($V_{P1}$ – Pino 9): 4,5 V a 6,0 V (Nominal de 5 V)

• Tensão de Alimentação Digital ($V_{P2}$ – Pino 1): 4,5 V a 6,0 V (Nominal de 5 V)

• Consumo de Corrente Total: Máximo de aprox. 6,2 mA

• Tempo de Atraso (Delay Line): Exatamente 64 µs (uma linha horizontal)

• Sinais Suportados: Padrões de vídeo analógico PAL e NTSC

• Temperatura de Operação: 0 °C a 70 °C
