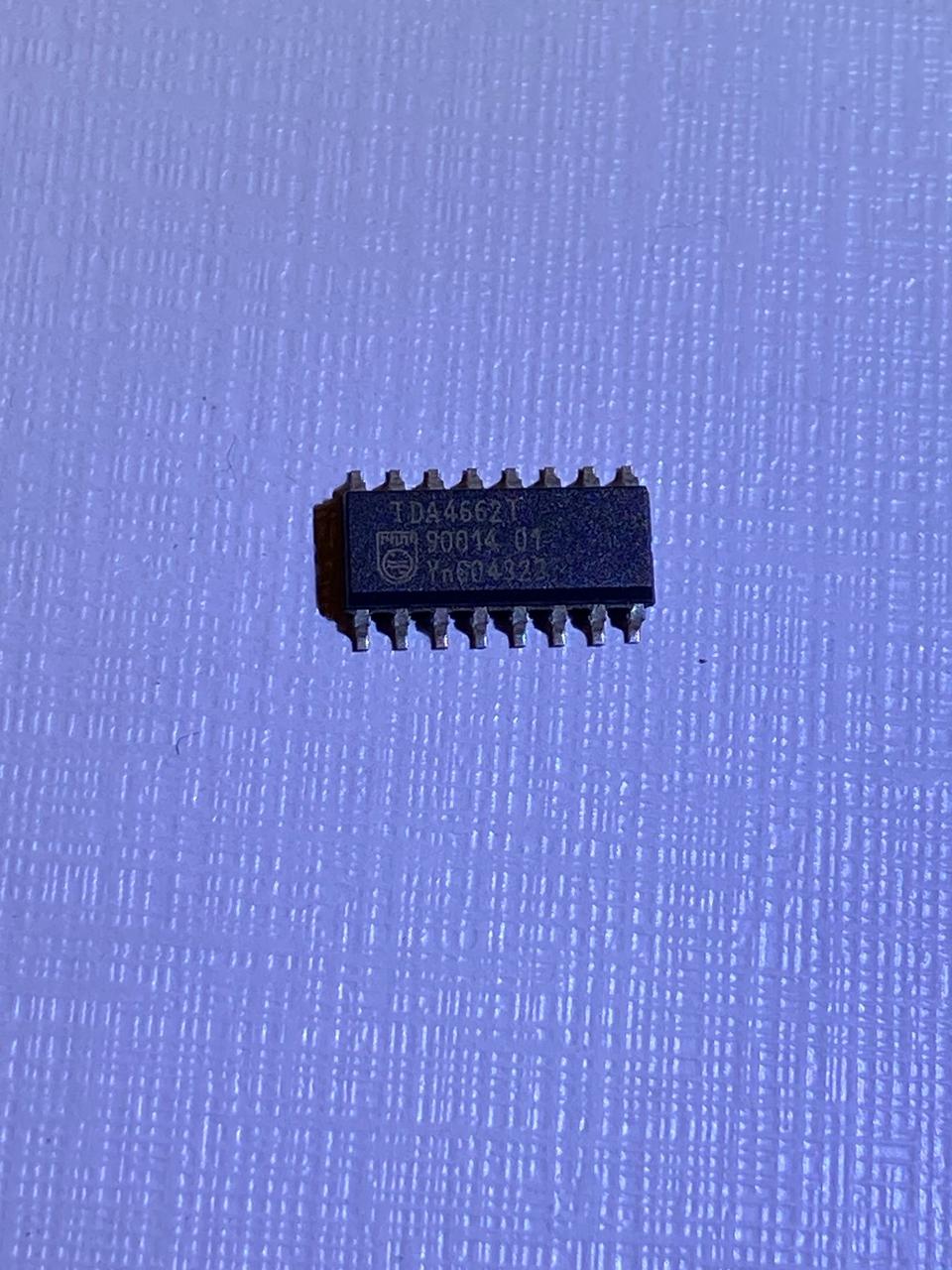

TDA4662SMD C.I. TDA 4662 SMD

Descrição

Descrição Comercial

O TDA4662 emprega tecnologia avançada de capacitores chaveados para fornecer dois canais de atraso precisos correspondentes a uma linha horizontal (64 µs cada). Esta versão em montagem de superfície (SMD) é ideal para placas de circuito impresso compactas, sendo amplamente aplicada em decodificadores de cores para supressão de ruídos e separação de sinais de crominância em sistemas PAL e NTSC.

Especificações Técnicas

• Tipo de Componente: Circuito Integrado de Linha de Atraso Dupla (Dual Baseband Delay Line)

• Tempo de Atraso: 2 linhas de 64 $\mu\text{s}$

• Tecnologia: Capacitores chaveados (switched-capacitor)

• Tipo de Montagem / Encapsulamento: SMD (geralmente SO16 ou SOP-16)

• Tensão de Alimentação ($V_{P}$): 5V Típica (4,5V a 5,5V)

• Corrente de Operação Típica: ~10 mA a 15 mA

• Temperatura de Operação: $0^\circ\text{C}$ a $+70^\circ\text{C}$
