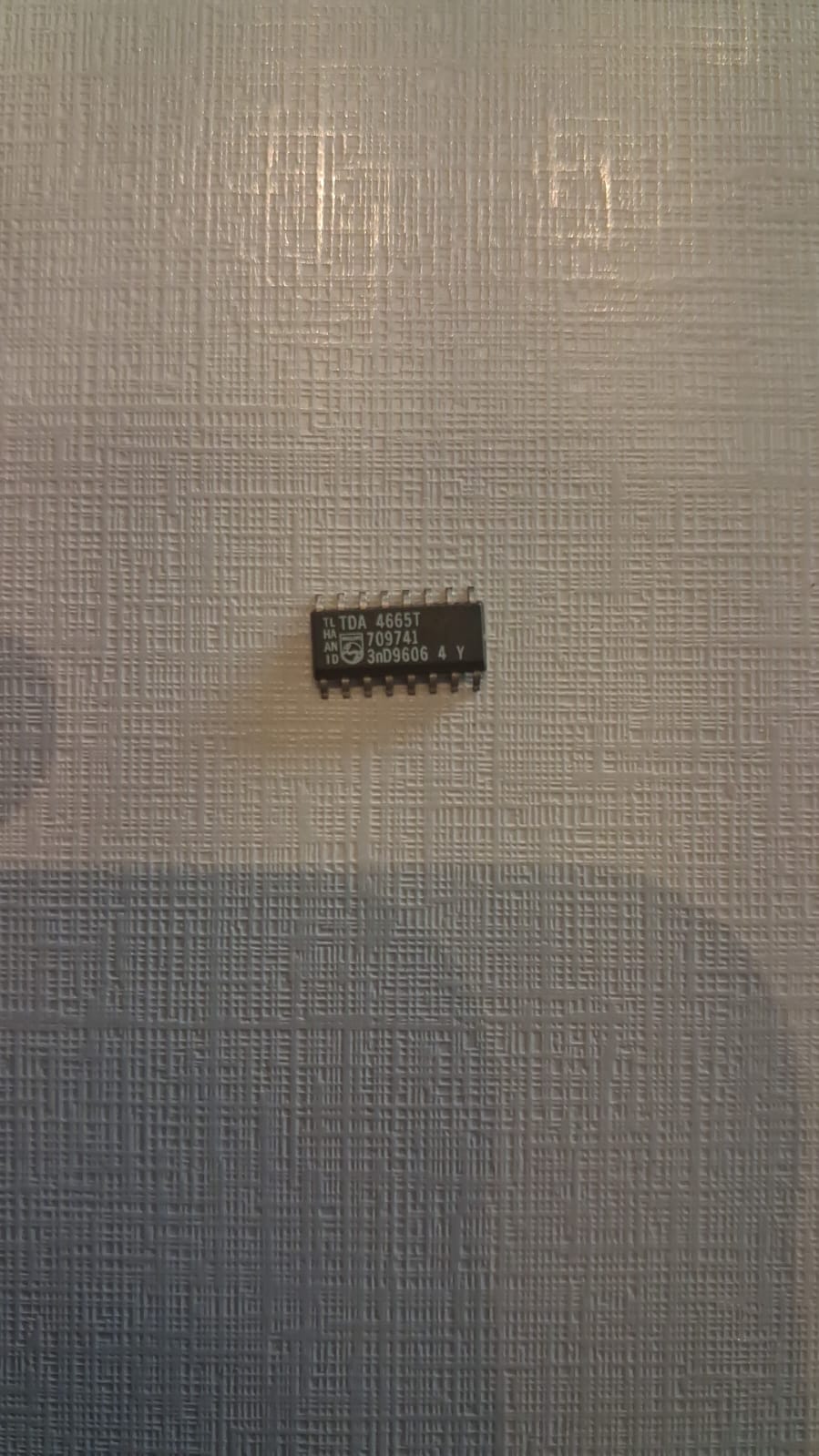

TDA4665SMD C.I. TDA 4665 SMD

Descrição

Descrição

O TDA4665 é um circuito integrado monolítico desenvolvido em tecnologia de capacitores chaveados, projetado para atuar como linha de atraso de banda base em sistemas de vídeo. É amplamente utilizado em circuitos de processamento de cor em televisores, monitores e equipamentos audiovisuais para supressão de diafonia de cor e filtragem de sinais de vídeo (filtros pente). Com alta precisão no tempo de atraso e circuitos integrados de clock e buffer, oferece excelente desempenho com baixo consumo energético.

Especificações Técnicas

• Modelo / Código: TDA4665T (Versão SMD)

• Encapsulamento: SO16 (SOT109-1) – 16 pinos de montagem em superfície (SMD)

• Tensão de Alimentação Analógica ($V_{P1}$): 4,5 V a 6,0 V (Nominal de 5 V)

• Tensão de Alimentação Digital ($V_{P2}$): 4,5 V a 6,0 V (Nominal de 5 V)

• Consumo de Corrente: 4,9 mA a 7,0 mA

• Tempo de Atraso (Delay Line): Exatamente 64 µs

• Sinais Suportados: Padrões de vídeo analógico PAL, NTSC e SECAM

• Oscilador / Clock: Circuito interno com VCO e clock integrado de 3 MHz

• Temperatura de Operação: 0 °C a 70 °C
