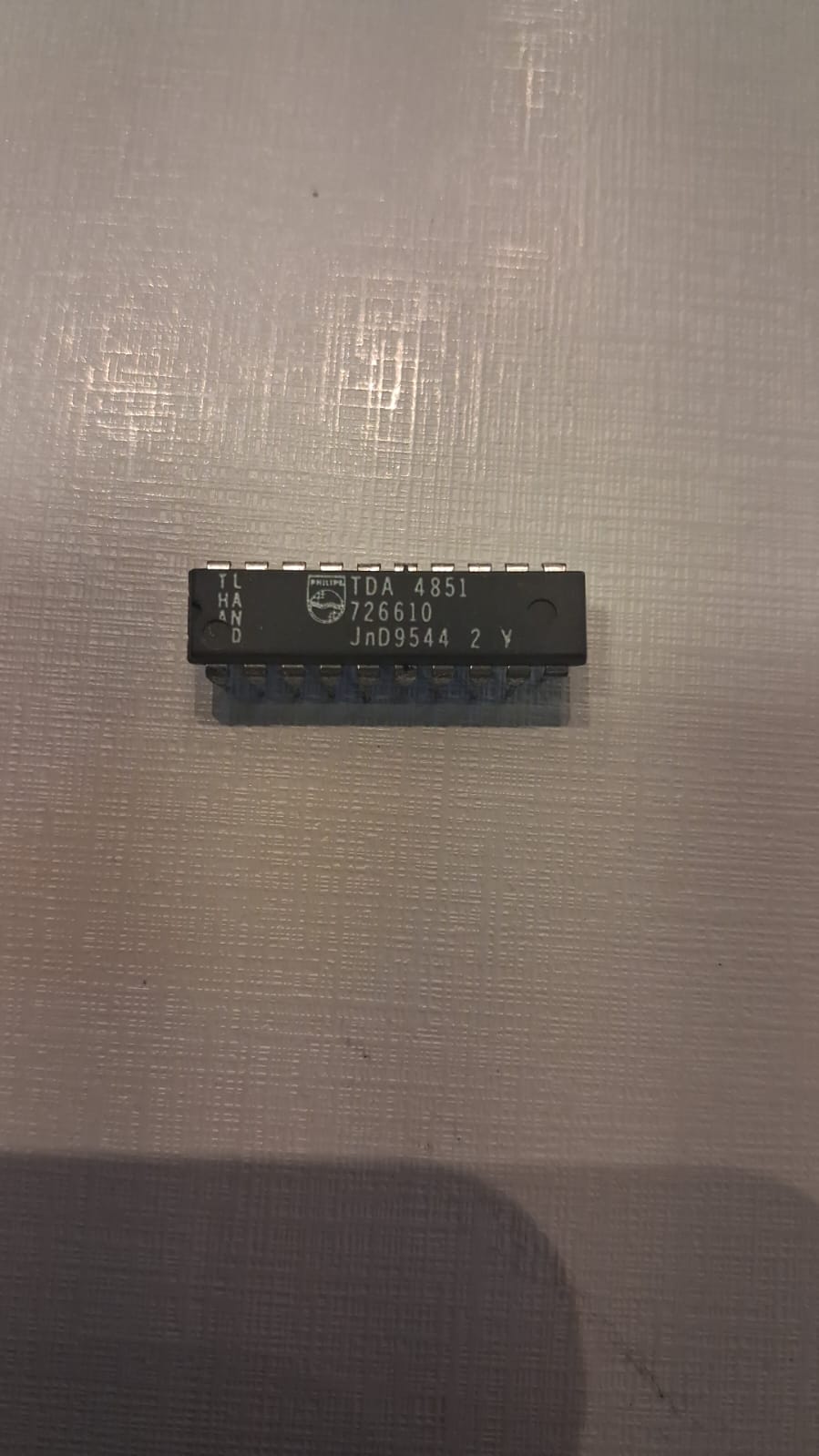

TDA4851 C.I. TDA 4851

Descrição

Descrição

O TDA4851 é um circuito integrado monolítico desenvolvido para o controle completo de deflexão horizontal e vertical em monitores de vídeo do tipo VGA, XGA e multifrequência/autosync. Ele integra toda a parte de processamento de pequenos sinais de varredura, detecção automática de modo de vídeo, gerador de blanking e circuitos de correção, proporcionando alta estabilidade geométrica e baixa tremulação (low jitter).

Especificações Técnicas

• Modelo / Código: TDA4851

• Encapsulamento: DIP-20 (Plastic Dual In-line Package — 20 pinos, SOT146-1)

• Função Principal: Controlador de deflexão Horizontal e Vertical para monitores VGA/XGA

• Tensão de Alimentação ($V_P$): 9,2 V a 16 V (Típica de 12 V)

• Faixa de Frequência Horizontal: 13 kHz a 100 kHz (suporta operação autosync)

• Recursos de Controle: Ajustes totalmente controlados por tensão DC (incluindo amplitudes vertical e E/W sem alinhamento mecânico)

• Temperatura de Operação: 0 °C a 70 °C
