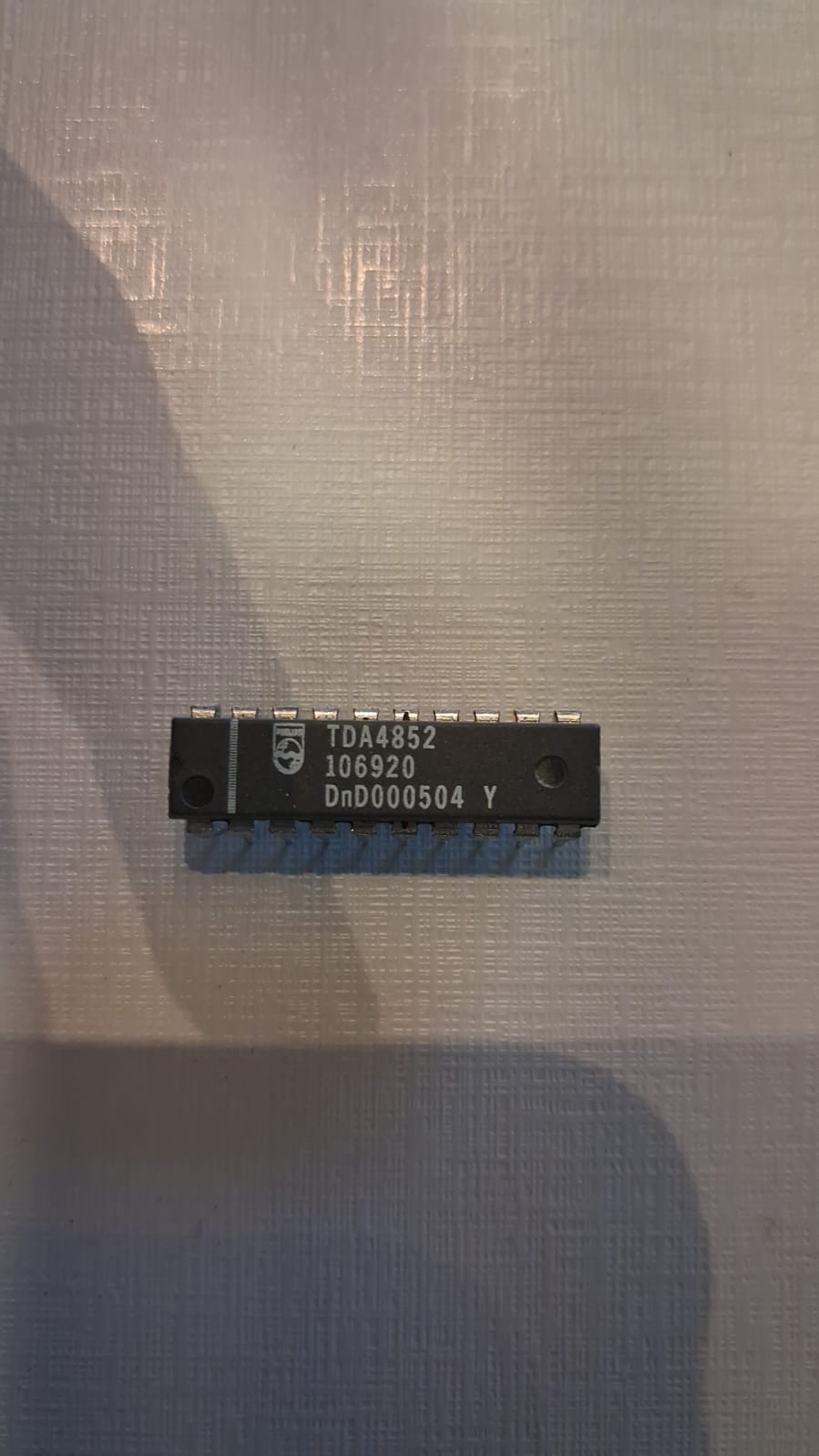

TDA4852 C.I. TDA 4852

Descrição

Descrição Comercial

O TDA4852 é um circuito integrado monolítico desenvolvido originalmente pela Philips Semiconductors, atuando como um processador de deflexão horizontal e vertical (também conhecido como chip de deflexão para monitores). Ele é projetado especificamente para monitores de computador CRT de média e alta performance, controlando a sincronização, a geometria da tela e o acionamento dos estágios de varredura.

Especificações Técnicas

• Função Principal: Processador e controlador de deflexão horizontal e vertical para monitores CRT.

• Fabricante Original: Philips / NXP Semiconductors.

• Encapsulamento: DIP-32 ou SDIP-32 (Dual In-line Package de 32 pinos).

• Recursos Integrados:

  • Controle I2C-bus para ajustes digitais de geometria (amplitude, deslocamento, linearidade, trapézio e pin-cushion).

  • Geração de sinais de sincronismo horizontal e vertical baseados em frequência de varredura ajustável.

  • Circuitos de proteção contra falhas de varredura e sobrecorrente.

• Categoria: Circuito Integrado Linear / Processador de Deflexão para Vídeo e Monitores.
