TDA4950 C.I. TDA 4950

Descrição

Descrição

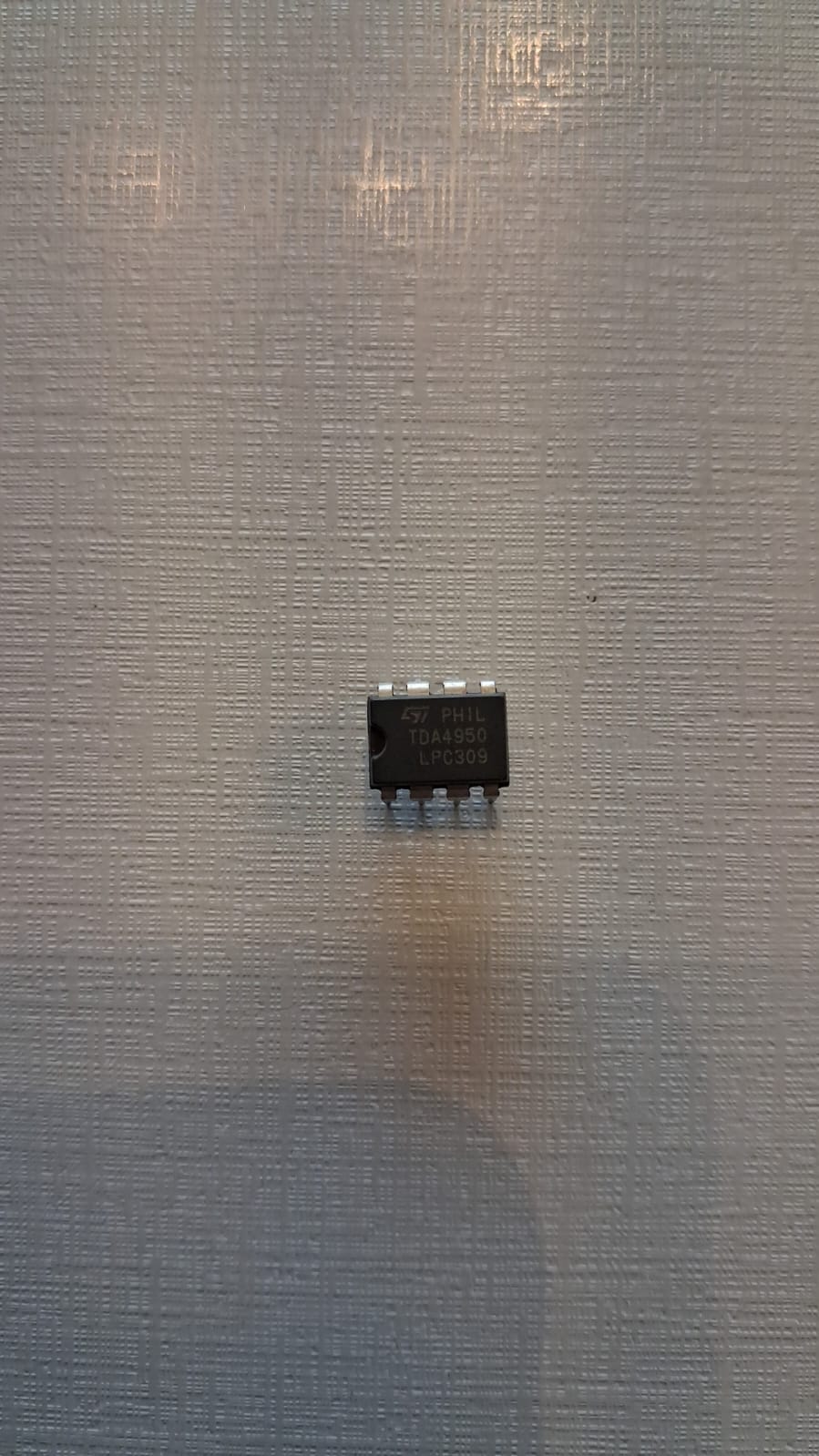

O TDA4950 é um circuito integrado monolítico projetado especificamente para realizar a correção de efeito almofada leste-oeste (East-West pin-cushion correction) em circuitos de deflexão de televisores e monitores CRT. Ele atua pilotando o modulador a diodo, garantindo a geometria correta da imagem na tela e evitando distorções nas bordas laterais.

Especificações Técnicas

• Modelo / Código: TDA4950

• Encapsulamento: DIP-8 (Plastic Mini-DIP — 8 pinos)

• Função Principal: Circuito de correção Leste-Oeste (E/W) para TV e monitores

• Tensão de Alimentação ($V_S$): Tipicamente de 17 V a 30 V (Máximo absoluto de até 35 V)

• Corrente de Alimentação ($I_S$): Aprox. 7 mA a 500 mA (conforme condição de carga/circuito)

• Dissipação de Potência ($P_{tot}$): 800 mW (a $T_{amb} = 70 \text{ °C}$)

• Temperatura de Operação: -25 °C a +150 °C (temperatura de junção/armazenamento conforme especificação do fabricante)
