TDA5850 C.I. TDA 5850

Descrição

Descrição

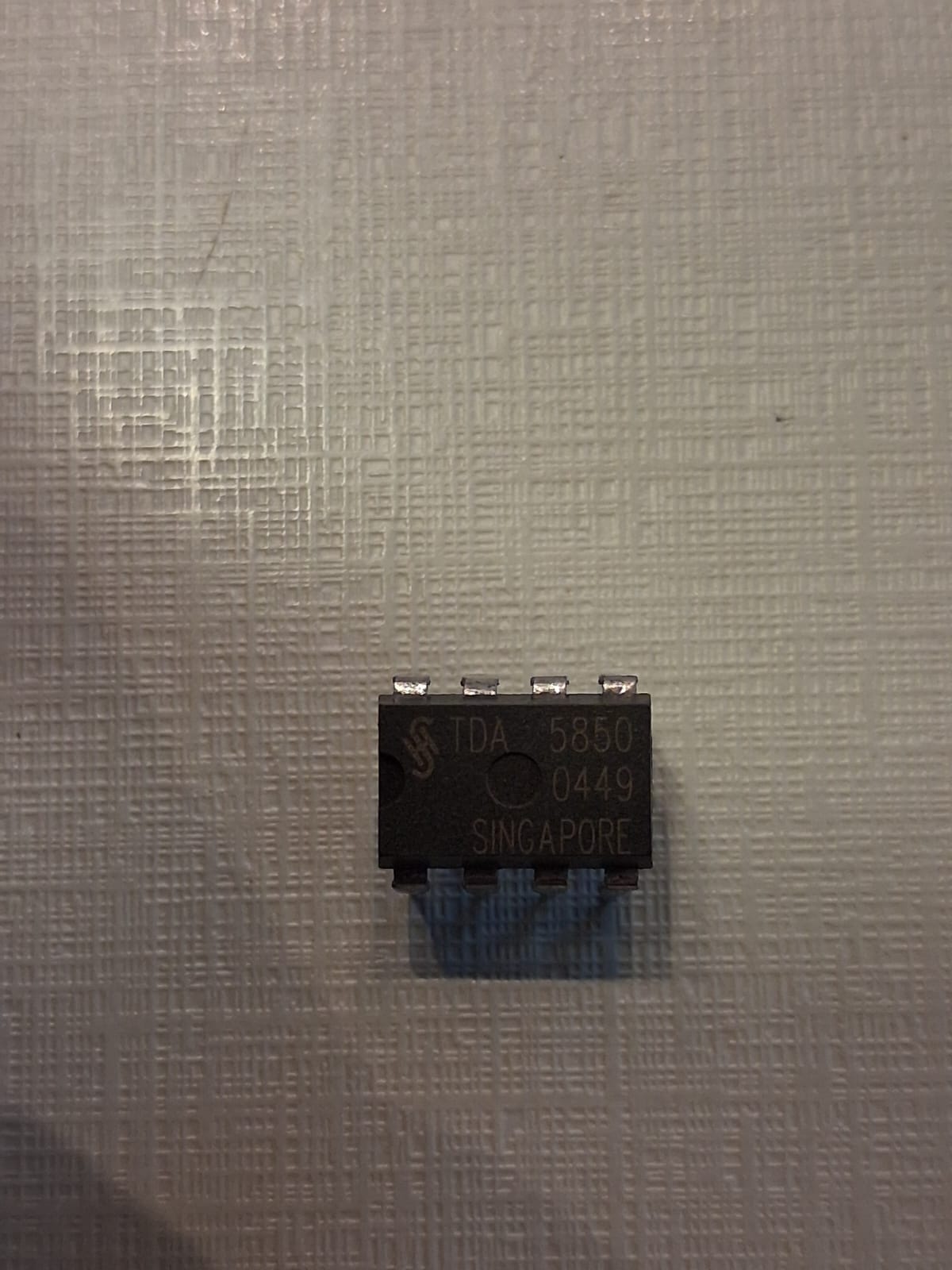

O TDA5850 é um circuito integrado monolítico bipolar desenvolvido originalmente pela Siemens (Infineon), atuando como um amplificador de vídeo comutável. Ele foi projetado especificamente para conexões padrão em videocassetes (VTR / CCIR) e aparelhos de TV com conectores Peritel (Scart), suportando conexões compatíveis com os padrões de vídeo francês e IEC. O chip conta com circuitos de grampeamento de entrada (input clamping) e fornece saídas de vídeo tanto positivas quanto negativas. Apresenta-se comumente em invólucro do tipo DIP-8.

Especificações Técnicas Principais

• Tecnologia: Circuito integrado bipolar (Bipolar IC)

• Função Principal: Amplificador de vídeo comutável com saídas positiva e negativa

• Largura de Banda de Vídeo (-3 dB): Até 6,0 MHz (típico para faixa de 50 Hz a 6 MHz)

• Encapsulamento / Invólucro: P-DIP / DIP-8 (Dual In-line Package de 8 pinos
