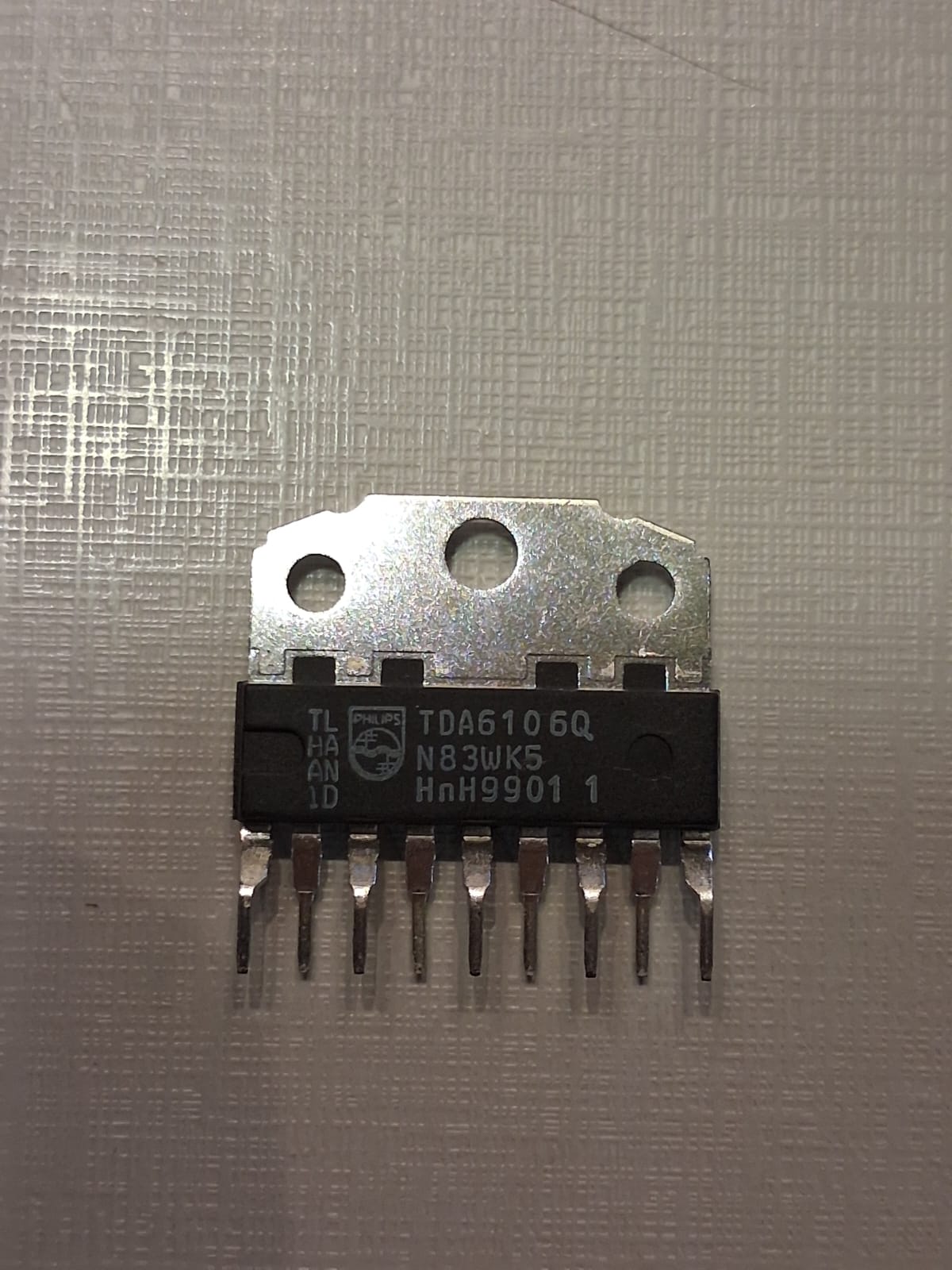

TDA6106 C.I. TDA 6106Q

Descrição

Descrição

O TDA6106 (ou TDA6106Q) é um circuito integrado monolítico amplificador de saída de vídeo de alto desempenho. Desenvolvido em tecnologia de alta tensão DMOS, ele é projetado especificamente para acionar diretamente os cátodos de tubos de raios catódicos (CRT) em monitores e televisores. O componente inclui circuitos internos para estabilização de nível de preto (ABS) e proteção contra descargas de centelhamento (flashover) do tubo. O invólucro é do tipo plásticos DIL-bent-SIL de médio poder (9 pinos).

Especificações Técnicas Principais

• Tecnologia: DMOS de alta tensão

• Largura de Banda (Small Signal): 6 MHz típico ($V_{oc(AC)} = 60\text{ V}_{p-p}$)

• Largura de Banda (Large Signal): 5,7 MHz ($V_{oc(AC)} = 100\text{ V}_{p-p}$)

• Tensão de Alimentação ($V_{DD}$): 200 V típico (faixa operacional recomendada de 180 V a 210 V; máximo absoluto de 250 V)

• Corrente de Repouso ($I_{DD}$): 3,0 mA típico ($V_{ocDC} = 100\text{ V}$)

• Tempo de Subida e Descida ($t_r / t_f$): 74 ns típico (entre 10% e 90% para sinal quadrado de 50 V a 150 V)

• Tempo de Propagação ($t_{pd}$): 49 ns típico

• Tensão de Referência Interna: 2,5 V (estágio de entrada)

• Dissipação de Potência Máxima ($P_{max}$): Limitada pelas condições térmicas do circuito (dispensa dissipador de calor externo sob condições normais de uso)

• Temperatura de Operação ($T_{amb}$): -20 °C a +65 °C
