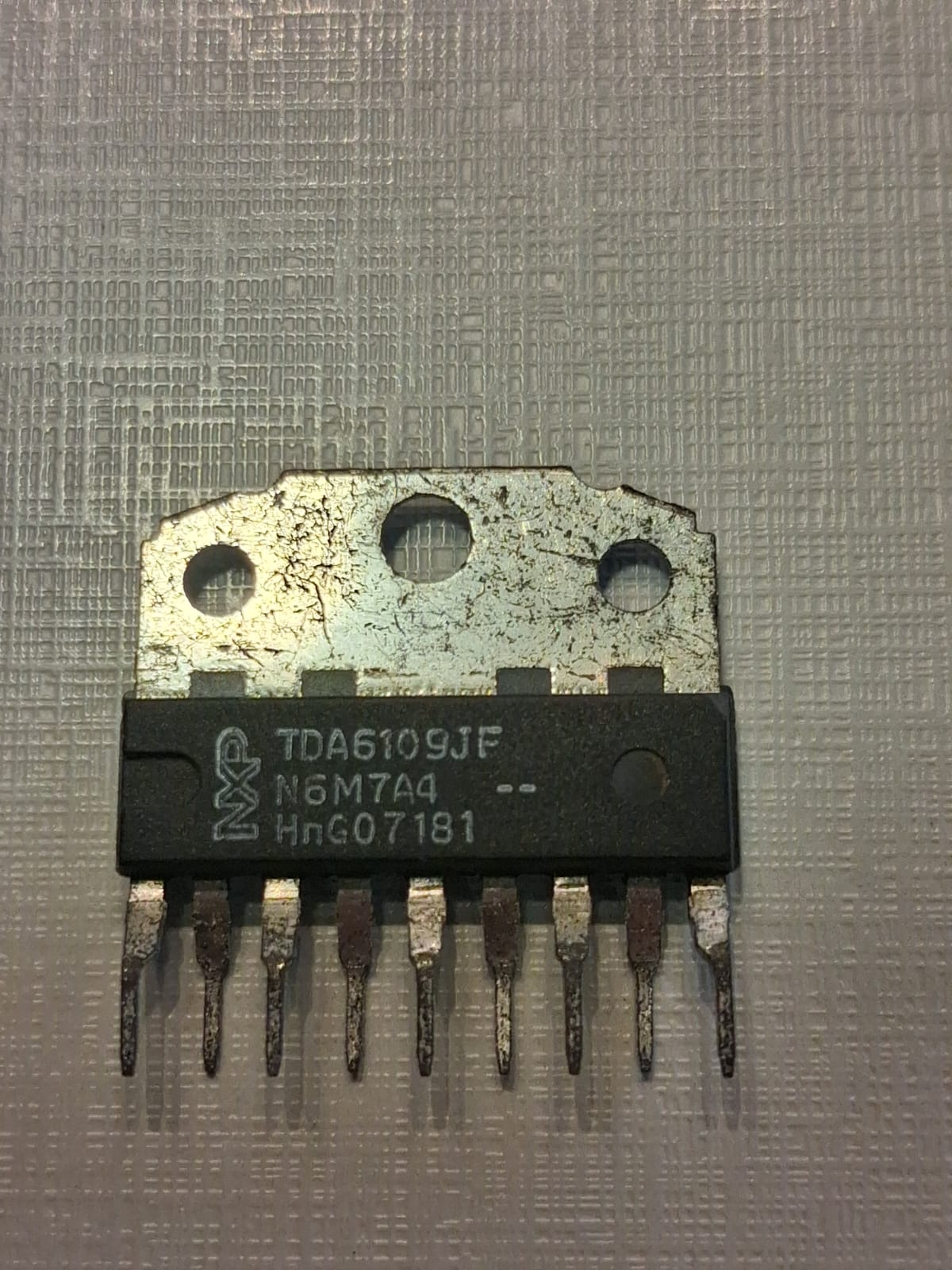

TDA6109 C.I. TDA 6109 JF

Descrição

Descrição

O TDA6109 (frequentemente comercializado como TDA6109JF) é um circuito integrado monolítico contendo três amplificadores de saída de vídeo de alto desempenho. Desenvolvido em tecnologia DMOS de alta tensão, ele é projetado especificamente para acionar diretamente os três cátodos de tubos de raios catódicos (CRT) coloridos em monitores e televisores. O componente inclui internamente circuitos de estabilização de nível de preto (BCS — Black-Current Stabilization) e proteção térmica, apresentando-se em um invólucro plásticos DIL-bent-SIL de 9 pinos (DBS9MPF / ZIP-9).

Especificações Técnicas Principais

• Tecnologia: DMOS de alta tensão

• Função: Amplificador Triplo de Saída de Vídeo (Triple Video Output Amplifier)

• Largura de Banda: 9,0 MHz típico para um sinal de saída de $60\text{ V}_{p-p}$

• Taxa de Subida (Slew Rate): $1850\text{ V}/\mu\text{s}$

• Ganho Fixo: 81

• Tensão de Alimentação ($V_{DD}$): 200 V típico (faixa padrão para circuitos de saída de vídeo CRT)

• Tensão de Referência Interna: 2,5 V

• Tempos de Subida e Descida ($t_r / t_f$): 50 ns típico (entre 10% e 90% para onda quadrada de 50 V a 150 V)
