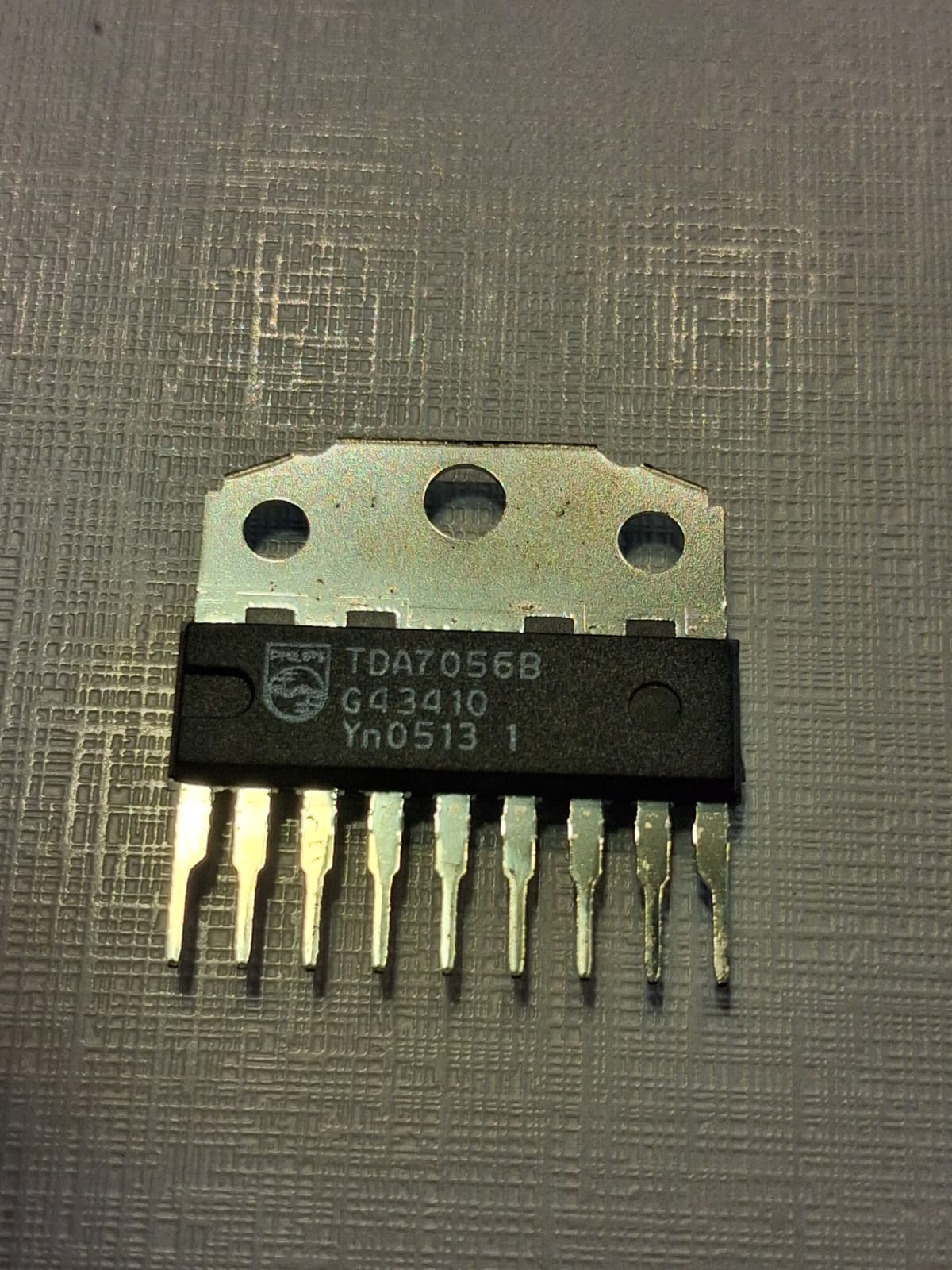

TDA7056B C.I. TDA 7056 B

Descrição

Descrição

O TDA7056B é um circuito integrado monolítico desenvolvido originalmente pela Philips (NXP), atuando como um amplificador de áudio Mono BTL de 3 Watts com controle DC de volume. Ele foi projetado especificamente para aplicações em televisores portáteis, monitores e rádios onde o ajuste de volume analógico via potenciômetro mecânico pode ser substituído por uma tensão contínua de controle (CC), eliminando ruídos de cabo e facilitando projetos compactos. O chip opera com fonte de alimentação simples e possui configuração de saída em ponte (Bridge Tied Load), fornecendo potência significativa para falantes de baixa impedância sem a necessidade de capacitores de acoplamento de saída.

Especificações Técnicas Principais

• Função Principal: Amplificador de áudio Mono BTL com controle de volume DC (3 W Mono BTL Audio Amplifier with DC Volume Control)

• Faixa de Tensão de Alimentação ($V_P$): 4,5 V a 18 V (típico de 12 V)

• Potência de Saída ($P_o$): 3 W em carga de 8 ohms com $V_P = 12\text{ V}$ e THD de 10%

• Faixa de Controle de Volume: 80 dB (através de tensão CC aplicada no pino de controle)

• Corrente de Repouso ($I_{qq}$): 18 mA típico ($V_P = 12\text{ V}$)

• Impedância de Carga Recomendada ($R_L$): 8 ohms a 16 ohms
