TDA7072 C.I. TDA 7072

Descrição

Descrição

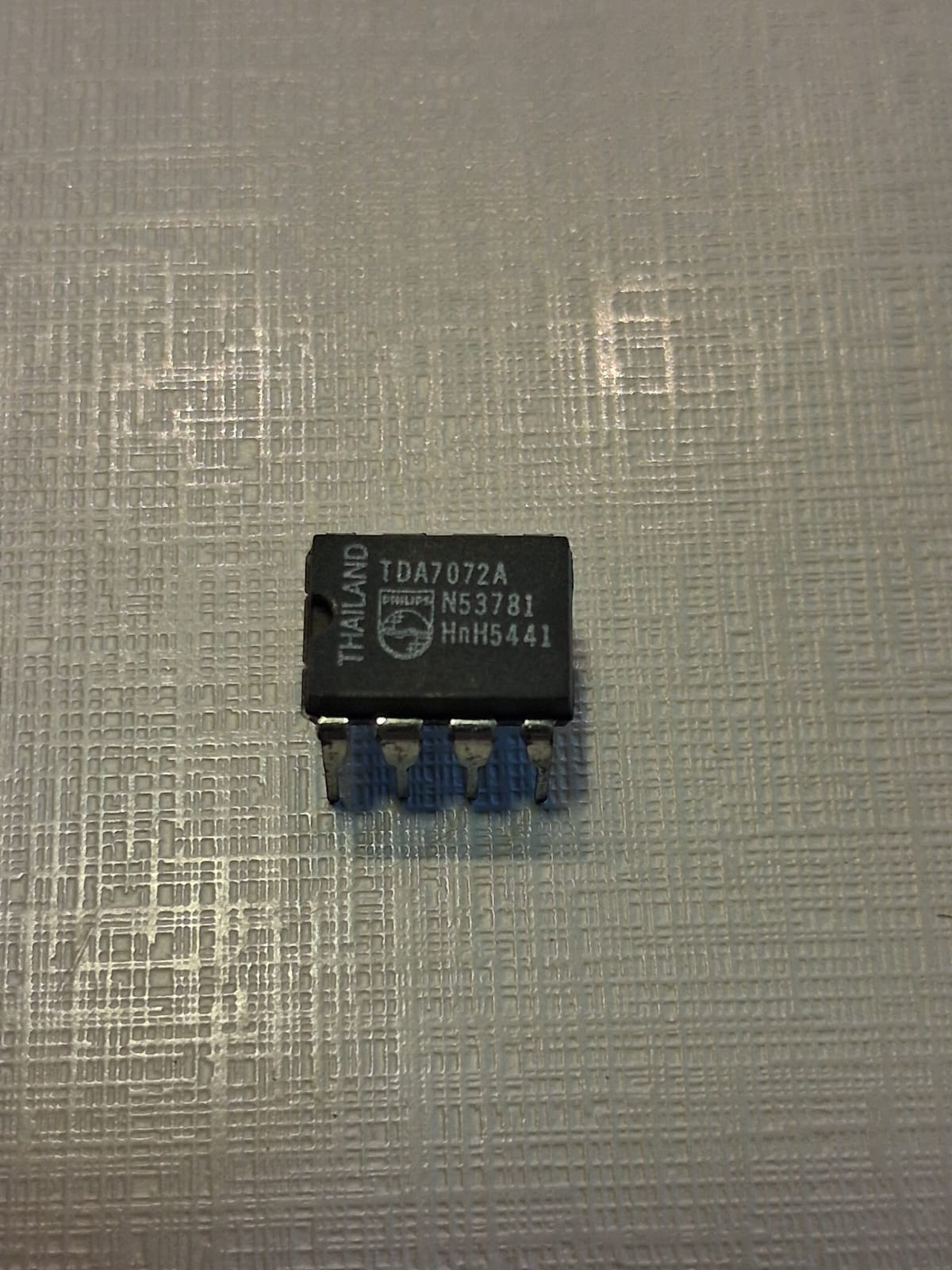

O TDA7072 (frequentemente encontrado também nas variações TDA7072A ou TDA7072AT) é um circuito integrado monolítico desenvolvido originalmente pela Philips / NXP, atuando como um driver de potência BTL único (Single BTL Power Driver). Ele foi projetado especificamente para acionar sistemas de servo motores com fonte de alimentação simples, sendo amplamente utilizado em leitores de CD (Compact Disc players), toca-fitas e gravadores para controlar o foco, rastreamento (tracking), motores de avanço (sled) e motores de eixo (spindle). Graças à sua configuração em ponte (BTL), o dispositivo fornece corrente contínua bidirecional à carga utilizando apenas uma única fonte.

Especificações Técnicas Principais

• Função Principal: Driver de potência BTL simples para servo motores (Single BTL Power Driver)

• Faixa de Tensão de Alimentação ($V_P$): 3 V a 18 V

• Corrente Máxima de Saída: Até 0,6 A

• Ganho de Tensão: Fixo internamente em 33,5 dB

• Capacidade de Resposta em Frequência: Suporta sinais PWM de até 176 kHz devido à alta largura de banda e alta taxa de subida (slew rate)
