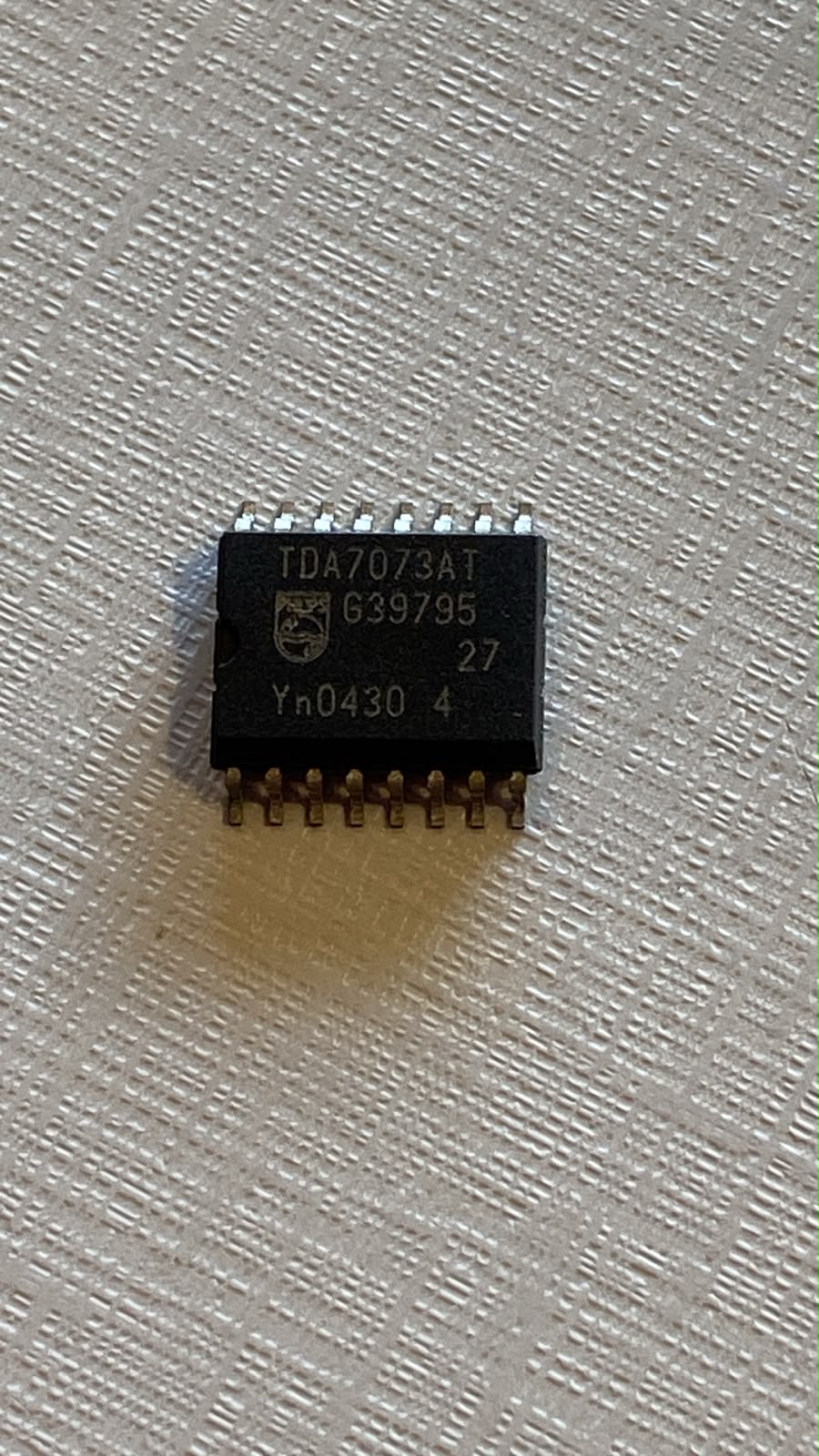

TDA7073SMD C.I. TDA 7073 SMD

Descrição

Descrição do Produto

O TDA7073A (versão SMD – TDA7073AT) é um circuito integrado dual driver de potência em configuração BTL (Bridge-Tied Load), desenvolvido originalmente pela Philips/NXP. É especialmente projetado para sistemas de acionamento em toca-discos e leitores de CD (Compact Disc Players), sendo altamente capaz de controlar motores de foco, rastreamento (tracking), sled e motores de spindle. Permite fornecer corrente contínua bidirecional à carga utilizando apenas uma fonte de alimentação simples, destacando-se por dispensar componentes externos e apresentar alta taxa de variação (slew rate).

Especificações Técnicas

• Função Principal: Driver de Potência Dual BTL (para motores e servo sistemas)

• Tensão de Alimentação ($V_P$): 3,0 V a 18 V

• Corrente de Saída Máxima ($I_O$): 0,6 A

• Ganho de Tensão ($G_v$): Fixo internamente em 33,5 dB (típico)

• Corrente Quiescente Total ($I_P$): 8 mA (típico) a 16 mA (máx.)

• Taxa de Slew Rate ($SR$): 12 V/$\mu$s

• Largura de Banda (-3 dB): 1,5 MHz

• Encapsulamento: SO16 (SMD – Small Outline Package, largura de 7,5 mm)
