TDA7088 C.I. TDA 7088 T – SMD

Descrição

Descrição

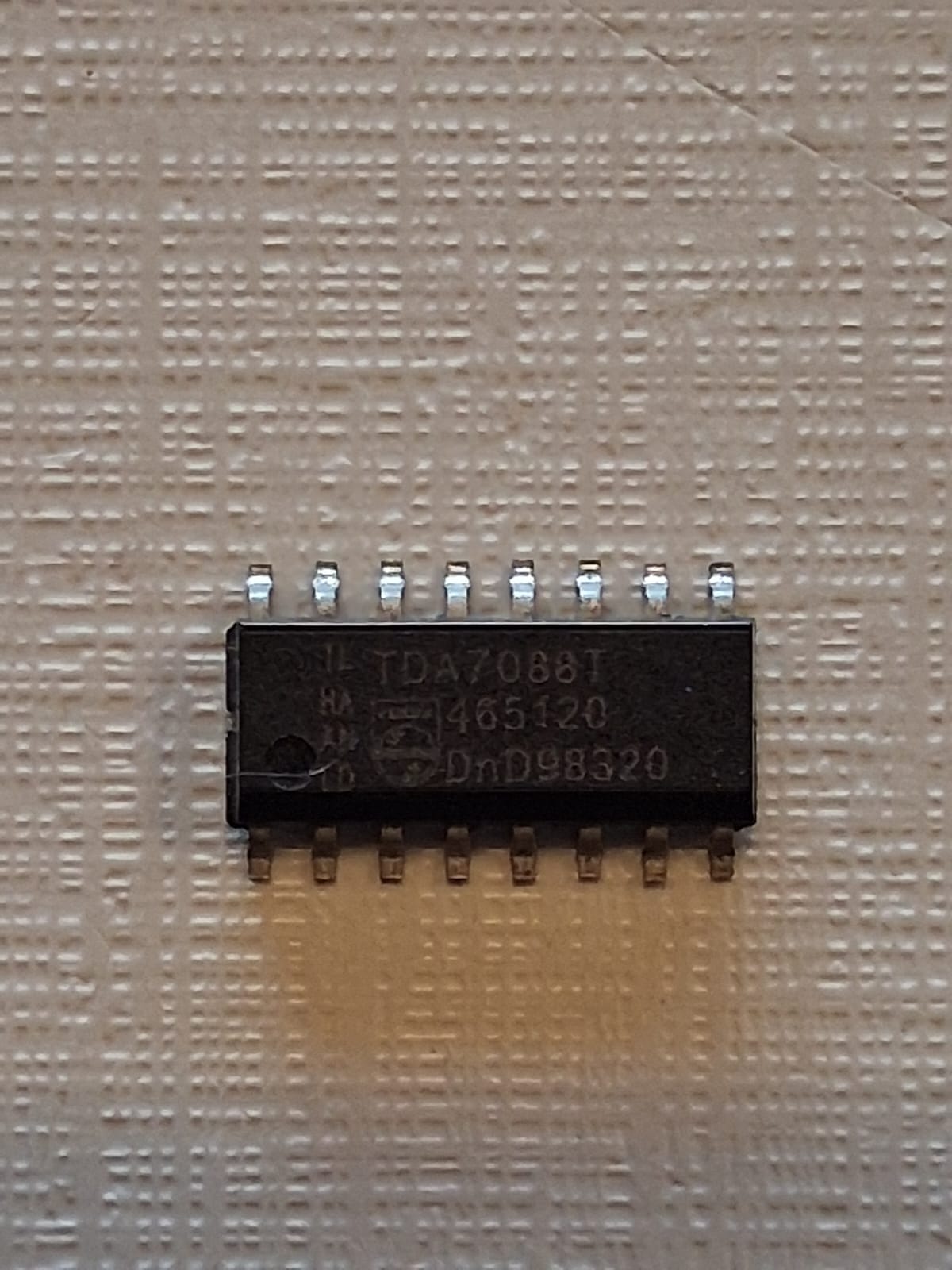

O TDA7088 (comercializado no formato SMD como TDA7088T) é um circuito integrado monolítico bipolar desenvolvido originalmente pela Philips (NXP), projetado especificamente para atuar como um receptor de rádio FM mono completo de baixo consumo para rádios portáteis e de bolso. O chip integra todos os estágios de um receptor de rádio desde a antena até a saída de áudio, utilizando um sistema de malha travada em frequência (Frequency-Locked Loop – FLL) com frequência intermediária (FI) fixa em torno de 70 kHz. Ele dispõe de circuito silenciador (mute) embutido para suprimir sinais fracos e desintonias, além de suportar tanto sintonia mecânica quanto sintonia eletrônica por varredura (search tuning) utilizando um único diodo varicap. O invólucro do TDA7088T é do tipo SMD SO-16 (Small Outline Package de 16 pinos).

Especificações Técnicas Principais

• Função Principal: Circuito receptor de rádio FM mono para alimentação a bateria (FM Receiver Circuit for Battery Supply)

• Tecnologia / Família: Bipolar IC

• Faixa de Tensão de Alimentação ($V_P$): 1,8 V a 5 V (típico de 3 V)

• Corrente de Alimentação ($I_P$): 5,2 mA típico ($V_P = 3\text{ V}$)

• Faixa de Frequência de Entrada RF ($f_{iRF}$): 0,5 MHz a 110 MHz (focado principalmente na faixa de FM comercial de 88–108 MHz)

• Frequência Intermediária (FI): ~70 kHz

• Sensibilidade de RF ($V_{i(rms)}$): 3 µV típico (com silenciador desativado)

• Sinal de Saída de Áudio ($V_{o(rms)}$): 85 mV típico (com carga $R_L = 22\text{ k}\Omega$)

• Temperatura de Operação ($T_{amb}$): -10 °C a +70 °C

• Encapsulamento / Invólucro: SO-16 (SMD / 16 pinos, largura de corpo de 3,9 mm)
