TDA7231 C.I. TDA 7231

Descrição

Descrição do Produto

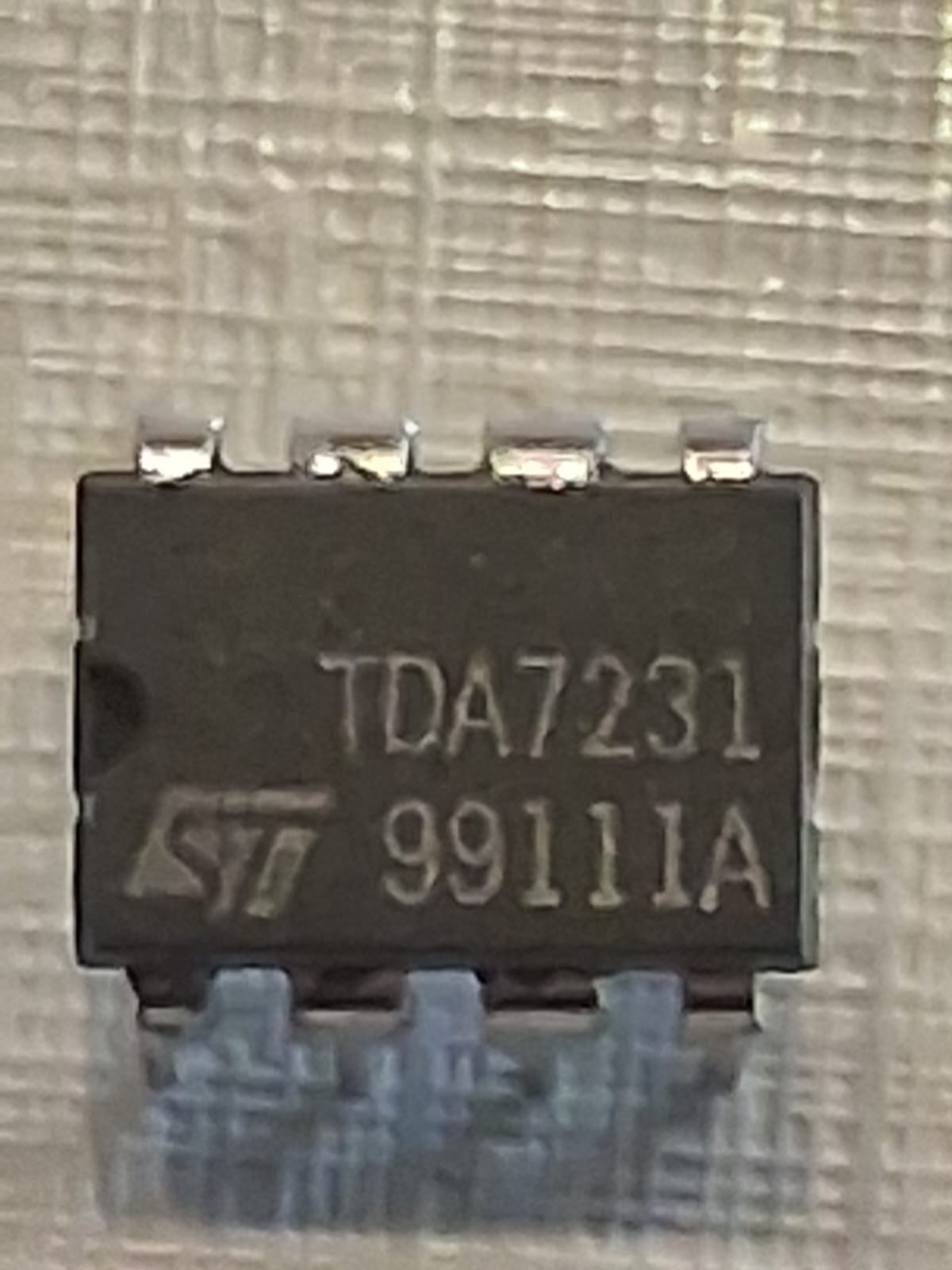

O TDA7231 (ou TDA7231A) é um circuito integrado monolítico amplificador de áudio classe AB desenvolvido em encapsulamento MiniDIP (4+4 pinos). É amplamente utilizado em aplicações de baixa tensão e baixa potência, como rádios portáteis, toca-fitas, players e pequenos projetos de áudio. O componente destaca-se pela baixa corrente de repouso, distorção de cruzamento reduzida e função de recorte suave (soft clipping).

Especificações Técnicas

• Tipo de Circuito: Amplificador de Áudio Mono (Classe AB)

• Tensão de Operação: 1,8 V a 15 V

• Potência de Saída (Típica):

  • ~1,8 W ($V_s = 12\text{ V}, R_L = 8\,\Omega$)

  • ~1,6 W ($V_s = 9\text{ V}, R_L = 4\,\Omega$)

  • ~0,4 W ($V_s = 6\text{ V}, R_L = 8\,\Omega$)

• Corrente de Repouso (Quiescent Current): 3,6 mA a 9 mA

• Encapsulamento: DIP-8 (MiniDIP 4+4 pinos)

• Tipo de Montagem: Through Hole (Trocado/Inserção em placa)

• Ganho de Tensão em Malha Fechada ($G_v$): 38 dB (mínimo)

• Rejeição de Tensão de Alimentação (SVR): 24 dB a 33 dB

• Temperatura de Operação/Armazenamento: $-40^\circ\text{C}$ a $+150^\circ\text{C}$
