TDA7256 C.I. TDA 7256

Descrição

Descrição

O TDA7256 é um circuito integrado monolítico em Classe AB configurado como amplificador de potência de áudio em ponte (bridge), desenvolvido originalmente para aplicações em rádios automotivos, reforçadores de som (boosters) e caixas acústicas ativas. Possui entradas diferenciais e capacidade de acionar cargas de baixa impedância, além de contar com funções integradas de silenciamento (Mute) e espera (Stand-by).

Especificações Técnicas

• Função Principal: Amplificador de potência de áudio mono em ponte (Bridge) Classe AB.

• Potência de Saída ($P_o$):

  • Até $30\text{ W}$ ($THD = 10\%$, $R_L = 2\ \Omega$, $V_S = 15\text{V}$).

  • Adequado para cargas de $2\ \Omega$ a $8\ \Omega$.

• Tensão de Operação ($V_S$): $8\text{V}$ a $18\text{V}$ (Típica de operação: $15\text{V}$).

• Ganho de Tensão: $36\text{ dB}$ (típico).

• Rejeição de Modo Comum (CMRR): $60\text{ dB}$ (típico).

• Corrente Quiescente: $150\text{ mA}$ (máxima).

• Funções Especiais:

  • Entradas diferenciais.

  • Controle de Mute e Stand-by.

  • Sistema de eliminação de ruídos de transição (Depop).

• Proteções Integradas: Proteção contra curto-circuito (nas saídas e contra o GND/$V_S$) e proteção térmica contra sobrecarga.

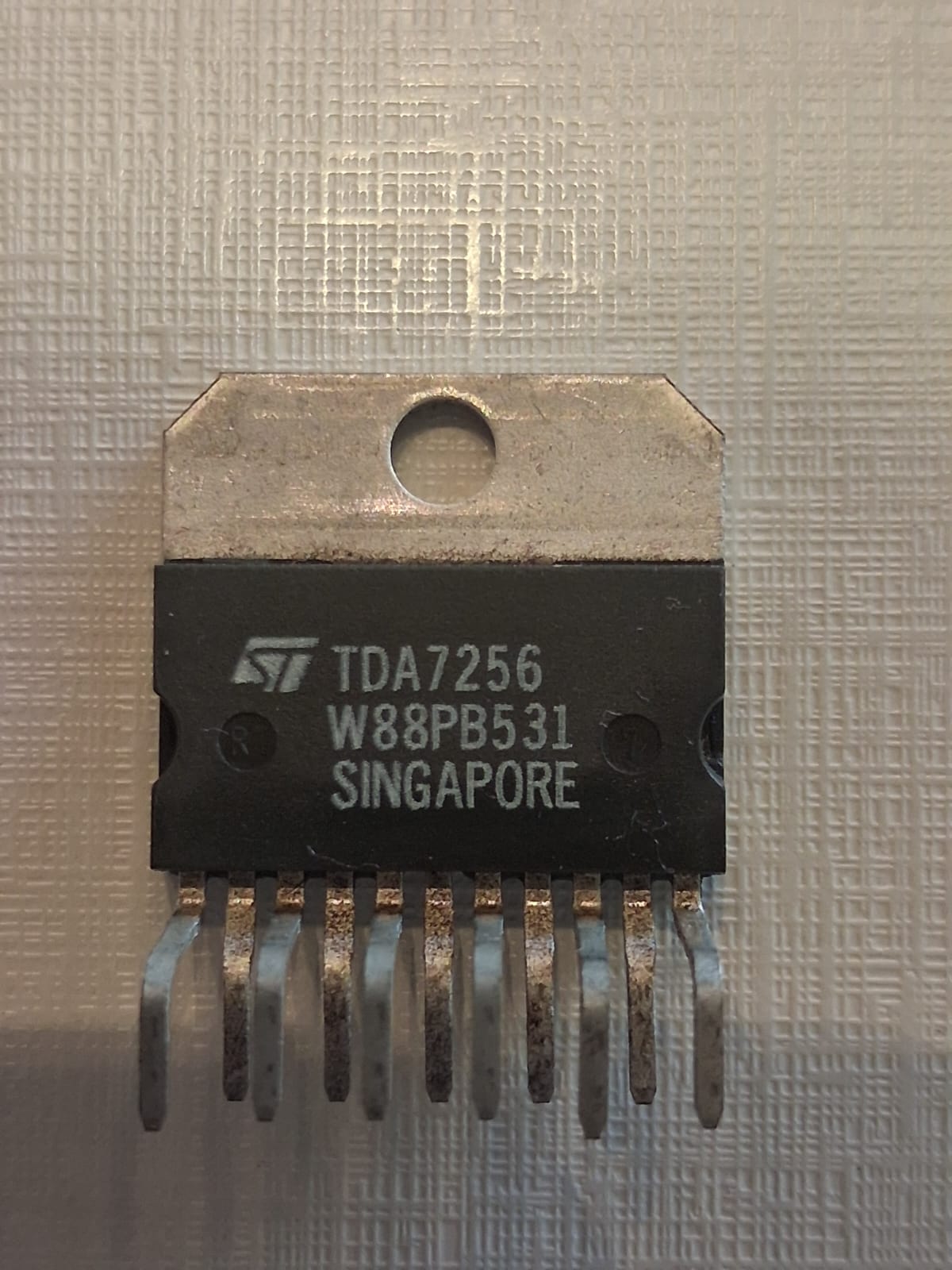

• Encapsulamento: Multiwatt-11 (11 pinos com aba metálica para dissipação de calor).
