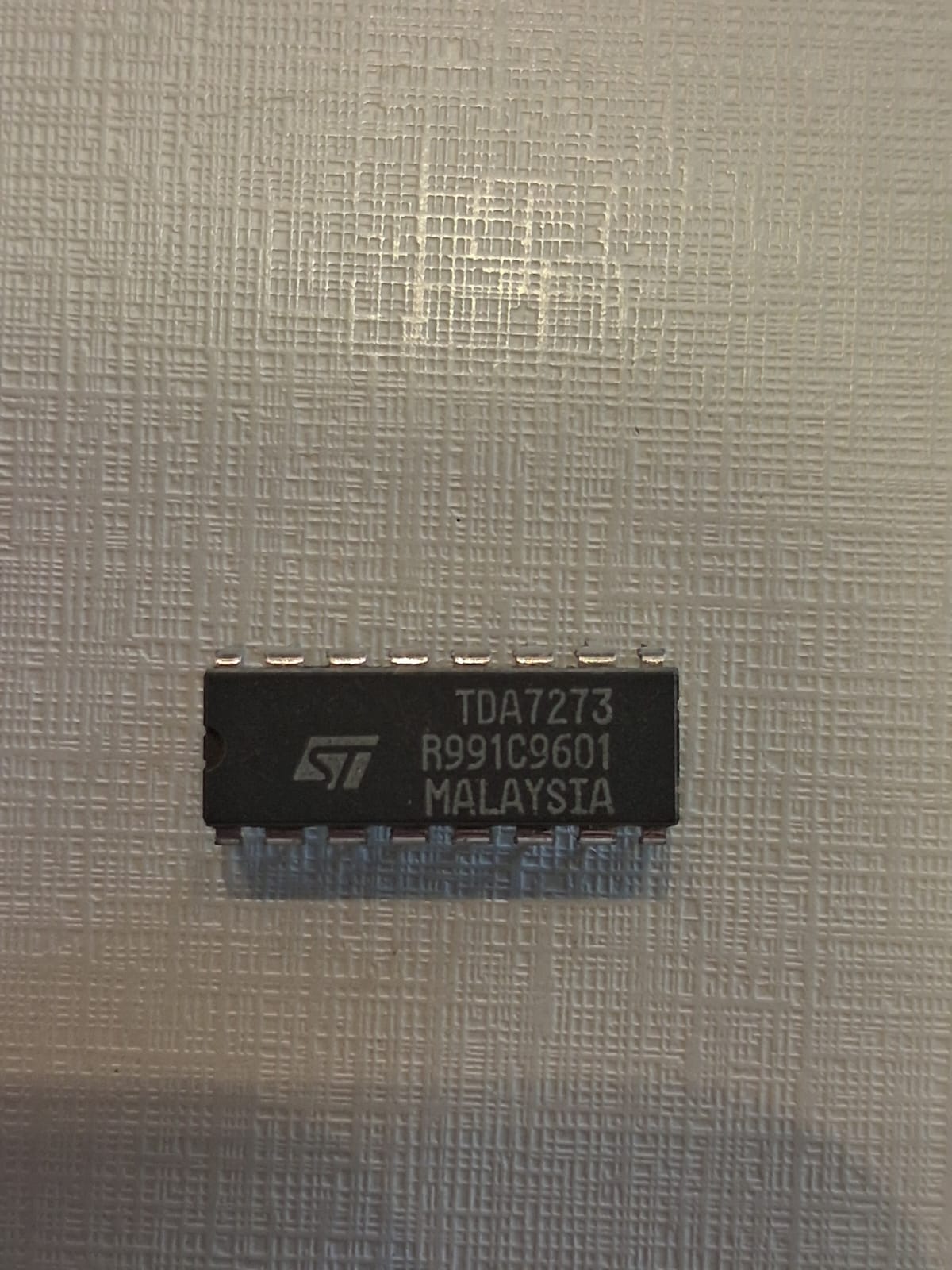

TDA7273 C.I. TDA 7273

Descrição

Descrição

O TDA7273 é um circuito integrado monolítico projetado originalmente para o mercado de toca-fitas portáteis e sistemas de reprodução de áudio estéreo analógicos. Ele integra em um único chip todo o sistema de reprodução, compreendendo pré-amplificadores, controle de volume CC (DC volume control) e amplificadores/drivers para fones de ouvido.

Especificações Técnicas

• Função Principal: Sistema completo de reprodução estéreo para fitas cassete (pré-amplificador + controle de volume + driver para fone de ouvido).

• Tensão de Operação ($V_S$): 1.8V a 7V.

• Corrente Quiescente ($I_d$): 14 mA a 20 mA (típica).

• Corrente Máxima de Saída: 70 mA de pico.

• Potência de Saída ($P_o$):

  • Aprox. 15 mW a 30 mW ($THD = 10\%, R_L = 32\ \Omega$).

  • Potência transitória de até 50 mW ($R_L = 16\ \Omega$).

• Distorção Harmônica Total (THD): 0.05% a 0.25% (típica).

• Faixa de Controle de Volume: 66 dB a 75 dB.

• Rejeição de Ripple (SVR): 40 dB a 50 dB (típica).

• Temperatura de Operação ($T_{amb}$): -20°C a +70°C.

• Encapsulamento: DIP-16 ou SO-16 (16 pinos).
