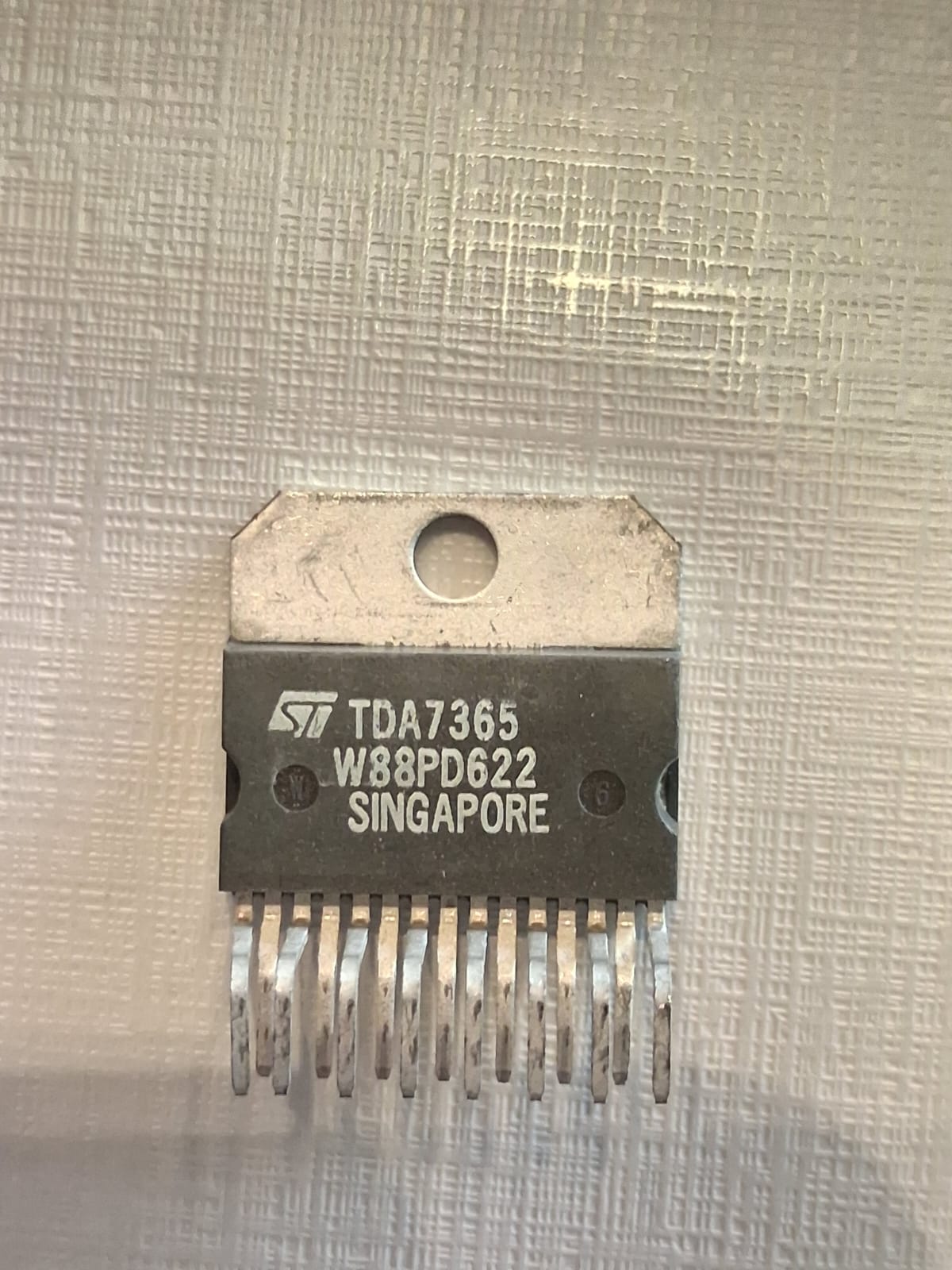

TDA7365 C.I. TDA 7365

Descrição

Descrição

O TDA7365 é um circuito integrado monolítico desenvolvido pela STMicroelectronics, projetado como um amplificador de potência de áudio em Classe AB para uso automotivo e rádio/multimídia. Ele pode ser configurado tanto como um amplificador estéreo de alta qualidade quanto como um amplificador em ponte (Bridge), oferecendo flexibilidade de projeto, baixa distorção e alto rendimento. Inclui ainda circuitos internos de controle de silenciamento (Mute) operados por chave lógica e proteção contra curtos-circuitos.

Especificações Técnicas

• Função Principal: Amplificador de potência de áudio Classe AB (estéreo ou ponte/mono).

• Potência de Saída ($P_o$):

  • $2 \times 25\text{ W}$ máx. / $2 \times 12\text{ W}$ contínuos ($R_L = 4\ \Omega$, $V_S = 14.4\text{V}$, $THD = 10\%$).

  • $1 \times 40\text{ W}$ em configuração Bridge/Mono ($R_L = 4\ \Omega$).

• Tensão de Operação ($V_S$): $8\text{V}$ a $18\text{V}$ (Típica: $14.4\text{V}$).

• Impedância de Carga ($R_L$): Compatível com $4\ \Omega$ (estéreo) e até $2\ \Omega$ (em certas configurações de ponte).

• Ganho de Tensão: $26\text{ dB}$ (Estéreo) / $32\text{ dB}$ (Ponte/Bridge).

• Distorção Harmônica Total (THD): $0.05\%$ ($P_o = 1\text{ W}$, $f = 1\text{ kHz}$).

• Relação Sinal-Ruído (S/N): $75\text{ dB}$ (típica).

• Funções Especiais:

  • Função Mute (compatível com nível CMOS).

  • Ausência de ruídos de estalo ao ligar/desligar (Pop-free).

• Proteções Integradas: Proteção contra curto-circuito na saída (para terra e entre canais) e desligamento térmico por sobrecarga.

• Encapsulamento: Multiwatt-11 (11 pinos com aba metálica para fixação em dissipador de calor).
