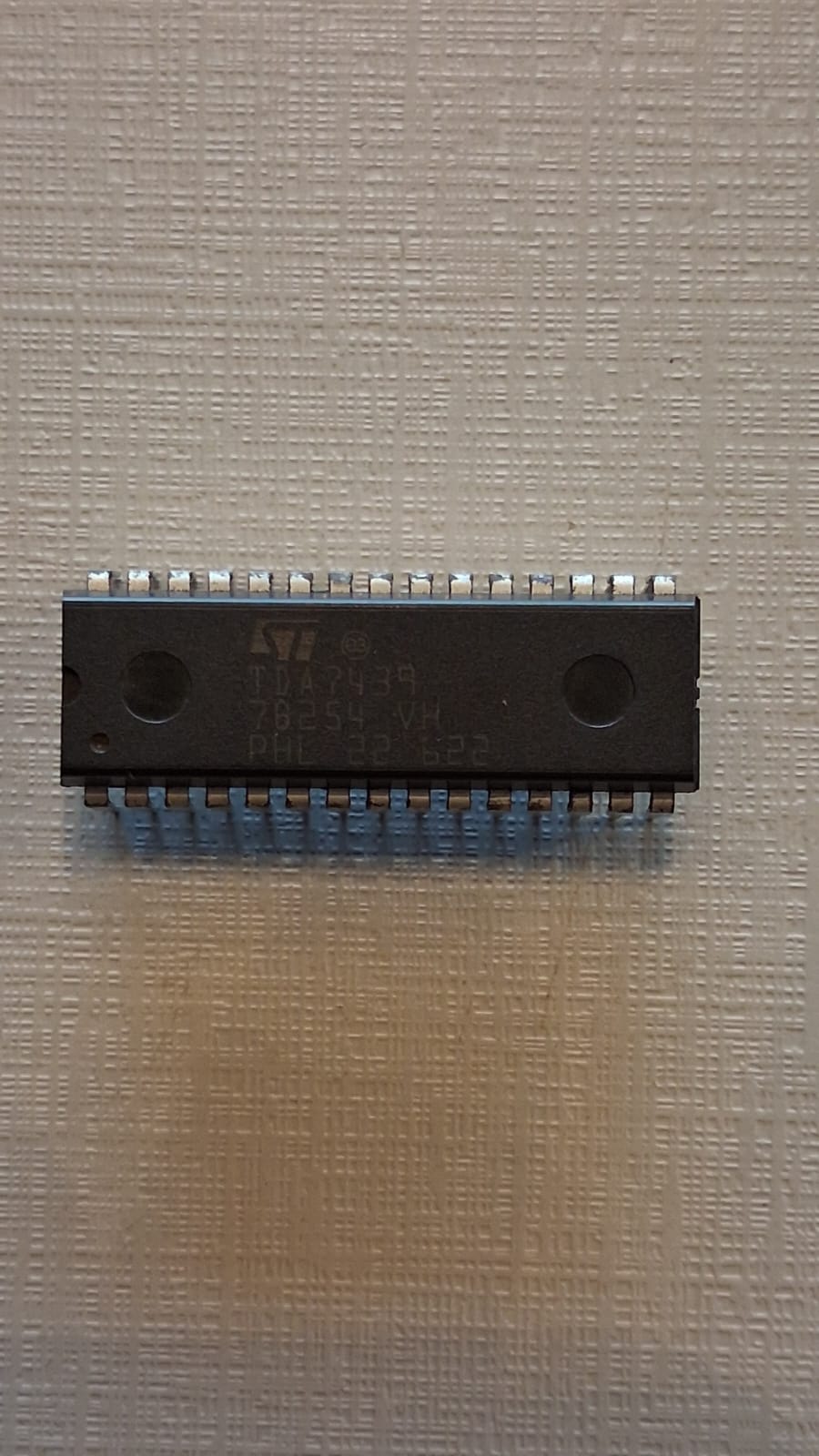

TDA7439 C.I. TDA 7439 – 30 PINOS

Descrição

Descrição

O TDA7439 é um circuito integrado (CI) processador de áudio digital de alto desempenho, desenvolvido pela STMicroelectronics. Ele foi projetado para aplicações de som automotivo (autorrádios) e sistemas de áudio residencial de alta fidelidade (Hi-Fi). O chip gerencia a comutação de fontes, equalização de três bandas, volume e balanço de forma totalmente digital por meio de um microcontrolador via barramento serial I²C. O modelo tradicional com encapsulamento SDIP de 30 pinos oferece recursos avançados que eliminam ruídos mecânicos de potenciômetros tradicionais.

Especificações Técnicas

• Funções Principais: Multiplexador de entradas, controle de volume, controle de tom em 3 bandas (graves, médios e agudos), atenuação/balanço independente para alto-falantes e função mute.

• Entradas de Áudio: 4 entradas estéreo (linha) com ganho de entrada selecionável.

• Tensão de Alimentação ($V_S$): Tipicamente 9V (faixa de operação recomendada entre 6V e 10,2V).

• Interface de Controle: Barramento Serial I²C (linhas SCL e SDA).

• Tecnologia de Fabricação: Bipolar/CMOS (baixo ruído e baixa distorção).

• Relação Sinal-Ruído (S/N): 106 dB (típica).

• Separação de Canais: 90 dB a 1 kHz.

• Distorção Harmônica Total (THD): 0,01% (a 1 Vrms, f = 1 kHz).

• Controle de Volume: De -47 dB a 0 dB com passos de 1 dB.

• Controle de Graves, Médios e Agudos: De -14 dB a +14 dB com passos de 2 dB.

• Atenuação de Saída / Balanço: Passos de 1 dB (com capacidade de atenuação de até 76 dB).

• Encapsulamento: SDIP-30 (30 pinos
