TDA7449 C.I. TDA 7449

Descrição

Descrição

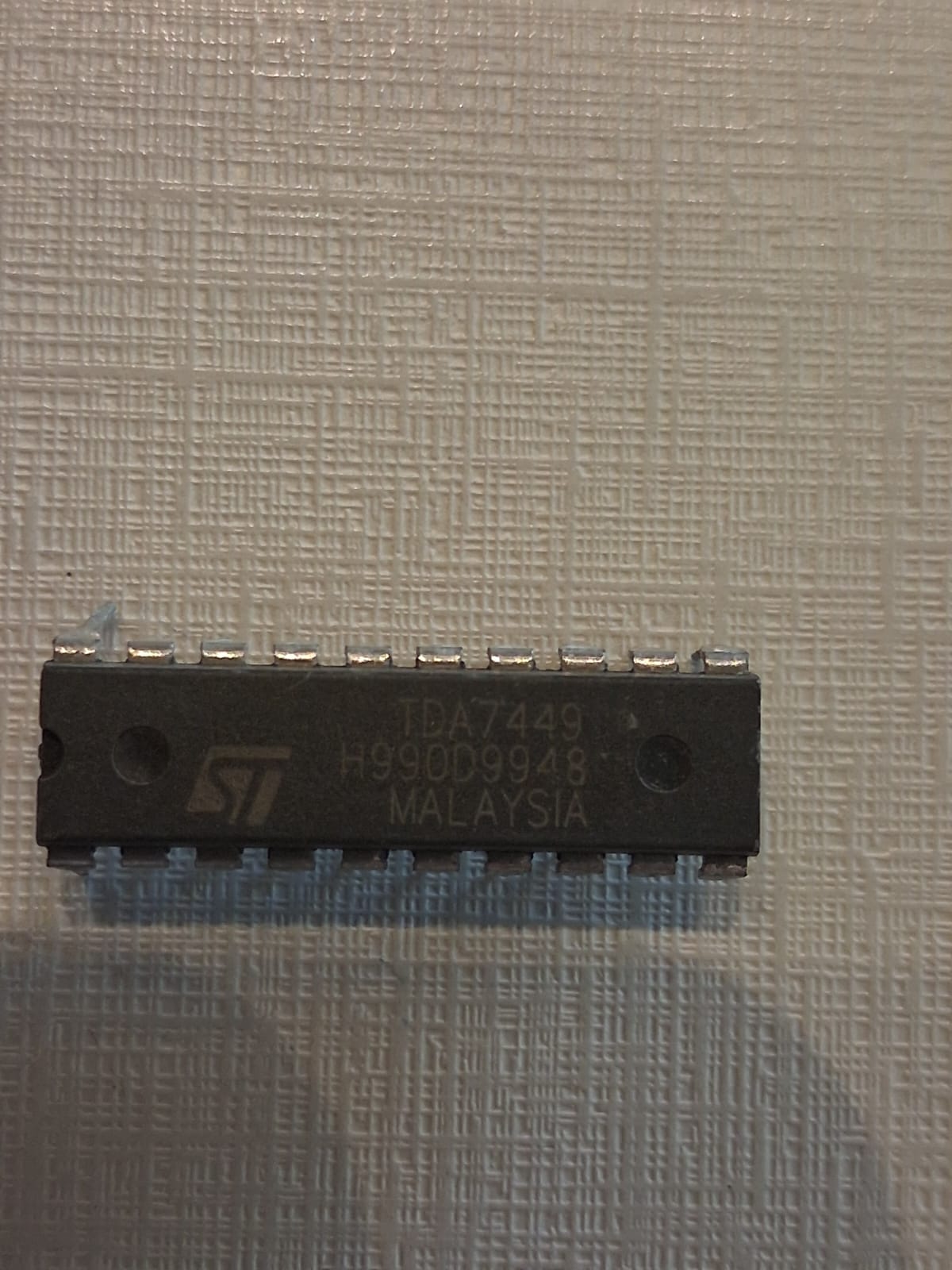

O TDA7449 é um circuito integrado (C.I.) processador de áudio digitalmente controlado, desenvolvido principalmente para uso em sistemas de som automotivo e equipamentos de áudio residenciais ou de TV. Ele combina tecnologias Bipolar e CMOS para proporcionar baixa distorção, baixo ruído e ajuste de sinais sem saltos bruscos de corrente contínua (DC stepping). Todas as suas funções — como volume, controle de tonalidade e balanço — são totalmente programáveis através de barramento serial ($I^2C$).

Especificações Técnicas

• Função Principal: Processador de áudio estéreo com controle digital de volume, graves, agudos e balanço.

• Tensão de Operação ($V_S$): 6V a 10.2V (Tipicamente 9V).

• Entradas: 2 entradas estéreo com ganho selecionável para adaptação de diferentes fontes.

• Saída: 1 saída estéreo.

• Controle de Volume: Ajustável de 0 dB a -47 dB em passos de 1.0 dB.

• Controle de Graves (Bass) e Agudos (Treble): Ajustável de -14 dB a +14 dB em passos de 2.0 dB.

• Atenuadores de Alto-Falante (Balanço/Fader): Controle independente por canal em passos de 1.0 dB (com função Mute independente).

• Distorção Harmônica Total (THD): 0.01% típica ($V_{out} = 1\text{V}_{rms}$, $f = 1\text{ kHz}$).

• Relação Sinal-Ruído (S/N): 106 dB típica.

• Separação de Canais: 90 dB típica ($f = 1\text{ kHz}$).

• Interface de Comunicação: Barramento serial ($I^2C$).

• Temperatura de Operação ($T_{amb}$): 0°C a +70°C (para versões comerciais padrão).

• Encapsulamento (Package): SOP-20 (20 pinos).
