TDA7499 C.I. TDA 7499

Descrição

Descrição

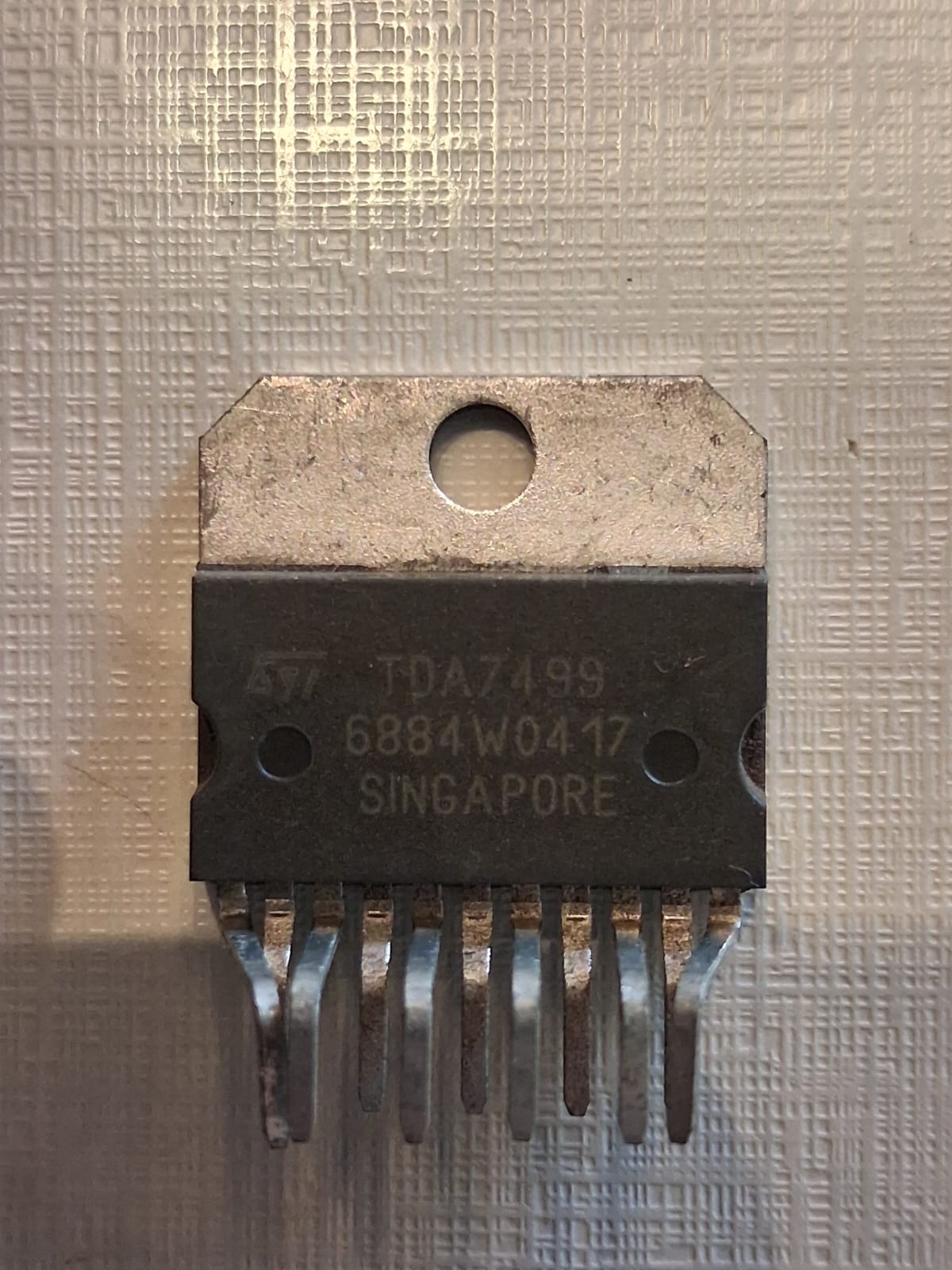

O TDA7499 é um circuito integrado monolítico desenvolvido pela STMicroelectronics, atuando como um amplificador de potência de áudio estéreo classe AB. Ele foi projetado especificamente para aplicações de som de alta fidelidade em equipamentos como micro-systems Hi-Fi, centrais de áudio e televisores estéreo. O componente conta com funções integradas de silenciamento (Mute) e modo de espera (Stand-by) controladas por pinos dedicados, além de tecnologia voltada para eliminar estalos indesejados (pop-free) ao ligar ou desligar o aparelho. Apresenta-se em invólucro Multiwatt-11 (com aleta para dissipação térmica).

Especificações Técnicas Principais

• Função Principal: Amplificador de Áudio Estéreo Classe AB ($6\text{ W} + 6\text{ W}$)

• Potência de Saída ($P_o$):

  • $6\text{ W} + 6\text{ W}$ ($THD = 10\%, R_L = 8\ \Omega, V_S = \pm 14\text{ V}$)

  • Até $10\text{ W} + 10\text{ W}$ em cargas de $4\ \Omega$ com tensão ajustada

• Faixa de Tensão de Alimentação ($V_S$):

  • Fonte Simples: 10 V a 36 V

  • Fonte Simétrica (Split): $\pm 5\text{ V}$ a $\pm 18\text{ V}$

• Distorção Harmônica Total (THD): 0,03% típico ($P_o = 1\text{ W}, f = 1\text{ kHz}, R_L = 8\ \Omega$)

• Impedância de Carga Recomendada ($R_L$): $4\ \Omega$ a $8\ \Omega$

• Corrente de Repouso em Stand-by ($I_{qST-BY}$): 3 mA a 6 mA
