TDA8139 C.I. TDA 8139

Descrição

Descrição

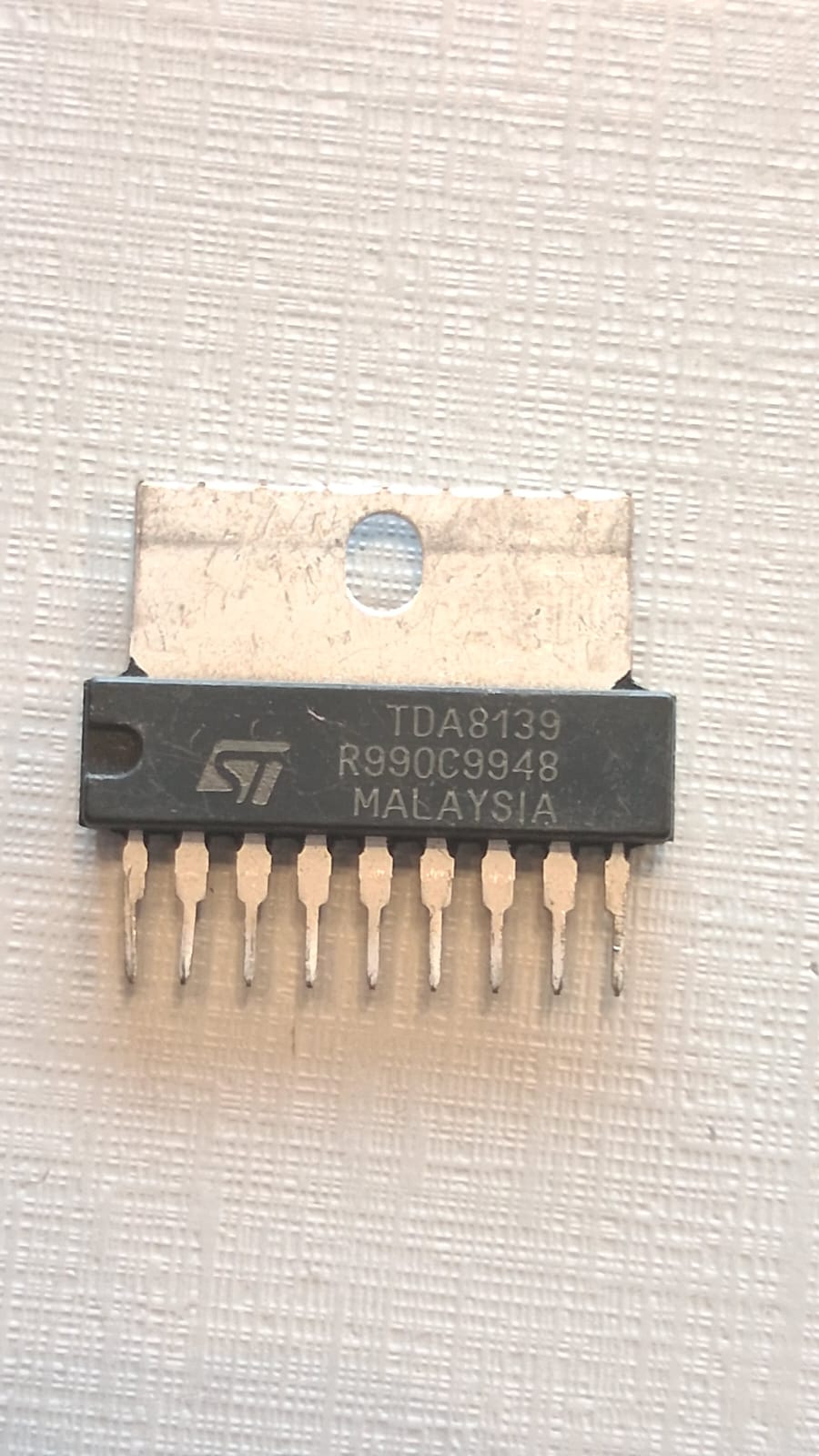

O TDA8139 é um circuito integrado regulador de tensão duplo desenvolvido para fornecer alimentaços precisas e estabilizadas em televisores, monitores e equipamentos eletrônicos. Assim como o TDA8138, ele converte uma tensão principal de entrada em saídas limpas e seguras para alimentar circuitos lógicos e de controle, mas destaca-se por incluir funções integradas de Reset para o sistema e controle de desativação (Disable).

Especificações Técnicas (Visão do Cliente)

• Tipo de Componente: Circuito integrado regulador de tensão duplo (Dual Positive Voltage Regulator).

• Função Principal: Fornecer tensões de alimentação estabilizadas e seguras para o microcontrolador e outras etapas do aparelho.

• Saídas de Tensão:

  • Saída 1: Tensão fixa de precisão de 5.1V (geralmente dedicada ao circuito de controle/microprocessador).

  • Saída 2: Tensão ajustável/programável (de 2.8V a 16V).

• Corrente de Saída: Suporta correntes de até 750 mA em cada uma das saídas.

• Recursos Especiais:

  • Função Reset integrada (gera um pulso de reinicialização caso a tensão principal caia).

  • Função Disable (permite ligar ou desligar a segunda saída através de um sinal de comando externo).

• Proteções Integradas: Proteção contra curto-circuito nas saídas e desligamento térmico automático contra superaquecimento.
