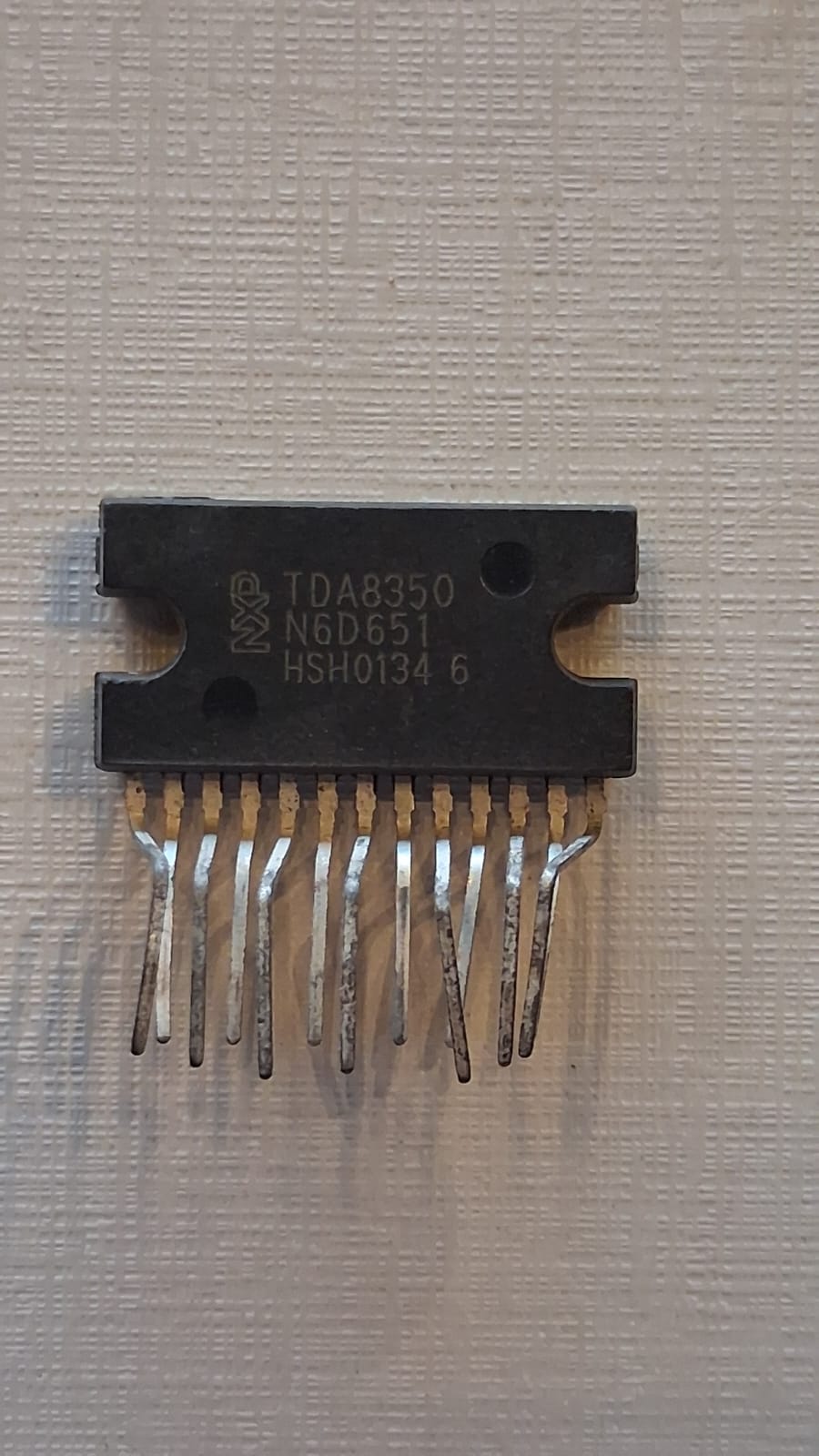

TDA8350 C.I. TDA 8350-N6

Descrição

Descrição

O TDA8350 (incluindo variações como o TDA8350-N6 ou TDA8350Q) é um circuito integrado monolítico projetado originalmente pela Philips Semiconductors. Ele atua como um circuito de deflexão vertical acoplado em DC e driver de saída Leste-Oeste (East-West) para monitores e televisores a cores de alto desempenho.

O componente combina a etapa de saída de varredura vertical (operando com alta eficiência em sistema classe G) e o circuito de correção de distorção Leste-Oeste (E-W) em um único encapsulamento de potência, reduzindo o número de componentes discretos na placa.

Especificações Técnicas Principais

• Função Principal: Circuito de deflexão vertical acoplado em DC e driver de saída Leste-Oeste (E-W).

• Tensão de Alimentação Principal ($V_P$): Tipicamente 17,5 V (com operação otimizada para fontes de circuito vertical).

• Tensão de Alimentação de Retraço ($V_{FB}$): Suporta até 60 V para o período de retraço (flyback).

• Corrente de Saída de Deflexão: Ajustável de 0,5 A (pico a pico) até 3,0 A (pico a pico) através de resistor externo ($R_M$).

• Principais Blocos Integrados:

  • Circuito de Acionamento Diferencial: Entrada controlada por tensão para acoplamento direto com o processador de vídeo/deflexão.

  • Amplificador de Saída Vertical: Configuração em ponte (bridge) com acionamento em contrafase (push-pull) para alta eficiência.

  • Amplificador Leste-Oeste (E-W): Amplificador inversor controlado por corrente, projetado para drenar a corrente do modulador de diodos.

  • Proteções Integradas: Proteção térmica interna e limitação de corrente de saída contra curto-circuitos.
