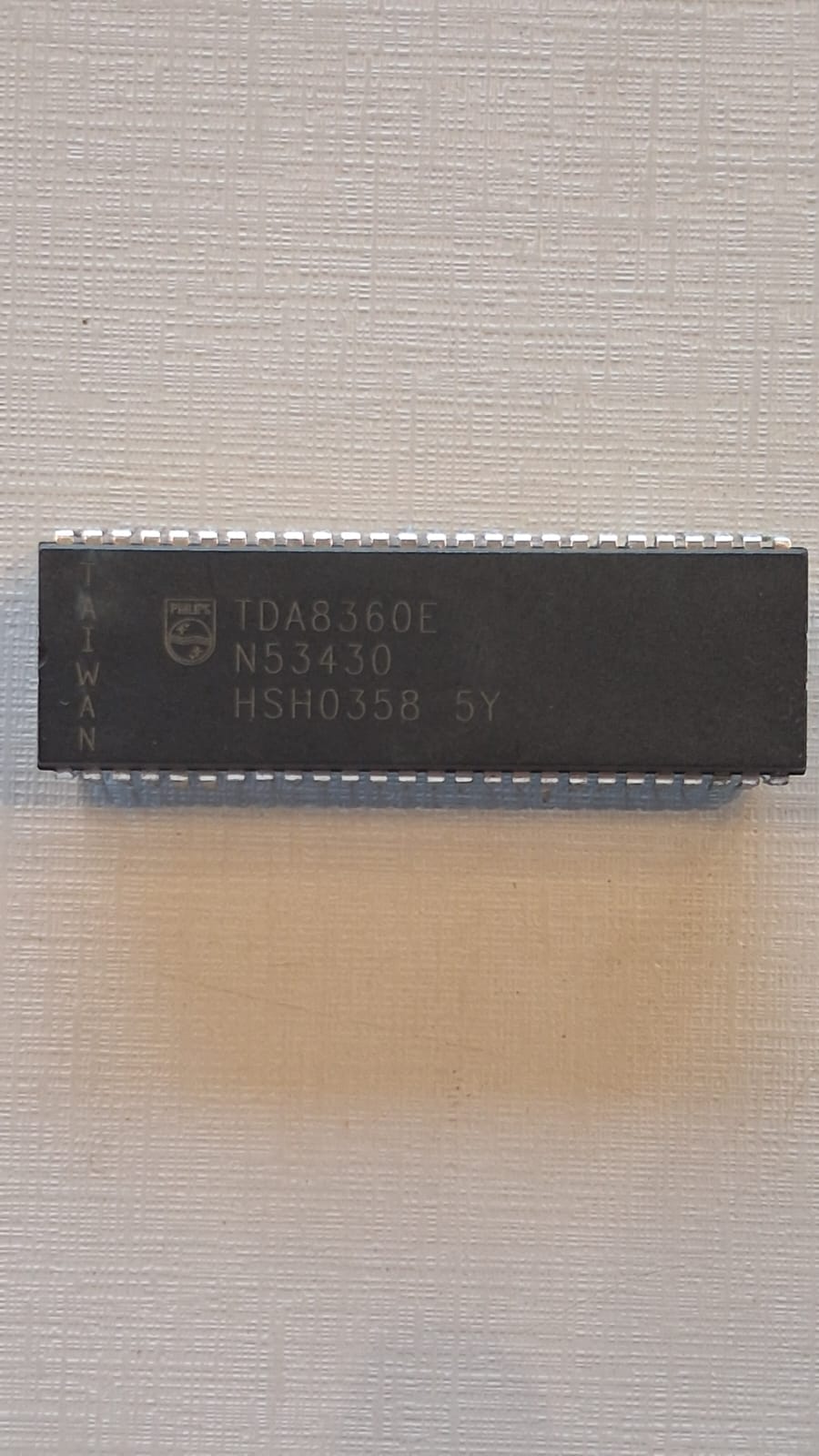

TDA8360 C.I. TDA 8360 5Y

Descrição

Descrição

O TDA8360 (incluindo variações como o TDA8360 5Y) é um circuito integrado (C.I.) monolítico desenvolvido originalmente pela Philips Semiconductors. Ele funciona como um processador de TV de chip único, projetado para integrar quase todas as funções de pequenos sinais exigidas em receptores de televisão colorida padrão PAL (incluindo PAL-N e PAL-M).

O componente reduz drasticamente a quantidade de componentes periféricos necessários em um televisor, combinando blocos de amplificação de FI de vídeo, demodulação de som FM, processamento de croma, decodificação de cores e circuitos de deflexão e sincronismo em um único encapsulamento.

Especificações Técnicas Principais

• Função Principal: Processador de sinal de TV analógica (Padrões PAL / PAL-M / PAL-N).

• Tensão de Alimentação típica ($V_P$): 8,0 V (faixa operacional de 7,2 V a 8,8 V).

• Dissipação de Potência: Baixa dissipação, tipicamente em torno de 700 mW.

• Principais Blocos Integrados:

  • Amplificador de FI de Vídeo: Alta sensibilidade com controle automático de ganho (AGC).

  • Demodulador de Som FM: Multiestandard (compatível de 4,5 MHz a 6,5 MHz).

  • Decodificador de Cores: Sistema PAL com busca automática e oscilador a cristal livre de alinhamento externo.

  • Linha de Atraso de Luminância: Integrada no chip.

  • Sincronismo Horizontal e Vertical: Oscilador horizontal sem componentes externos e circuito de contagem regressiva vertical (50/60 Hz) com pré-amplificador.

  • Saída RGB: Circuitos de controle com entradas RGB lineares e supressão rápida (fast blanking).

• Parâmetros Elétricos Principais:

  • Tensão de saída CVBS demodulada (pico a pico): ~2,4 V

  • Sinais de saída RGB (pico a pico): ~4,0 V

  • Tensão de saída de áudio RMS: ~700 mV
