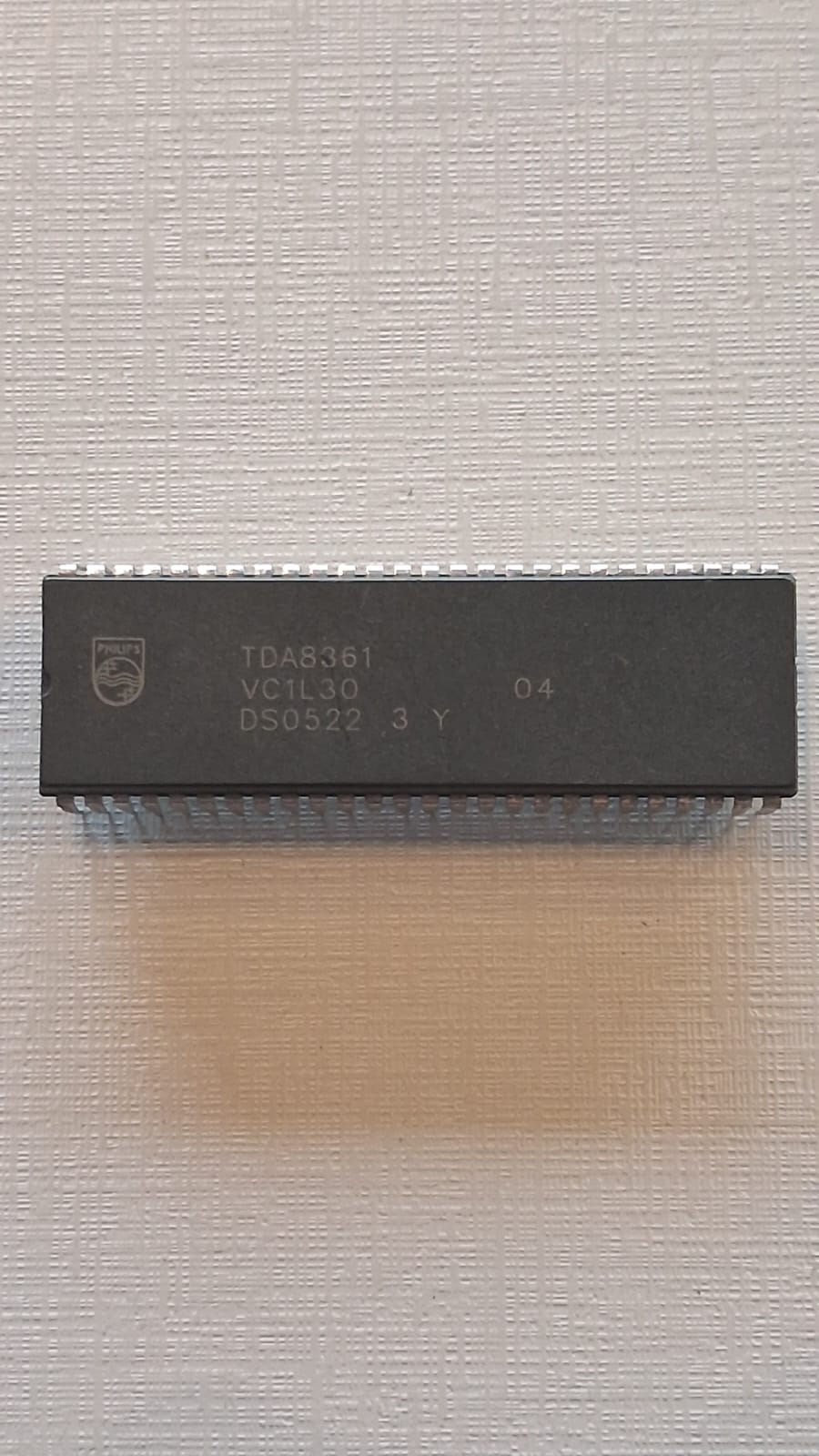

TDA8361-3Y C.I. TDA 8361-3Y

Descrição

Descrição

O TDA8361 (incluindo a variação TDA8361-3Y) é um circuito integrado (chip) processador de TV monocanal de pequeno sinal projetado pela Philips. Ele funciona como o componente central em televisores de tubo (CRT) analógicos mais tradicionais, integrando em uma única estrutura quase todas as funções de processamento de imagem, decodificação de cor, som FM e circuitos de sincronismo/deflexão horizontal e vertical. Diferente de modelos posteriores como o TDA8844, esta linha mais antiga utiliza controle por tensões analógicas diretas em seus pinos (em vez de barramento digital I2C).

Especificações Técnicas (Visão do Cliente)

• Tipo de Componente: Circuito integrado (chip) processador analógico para televisores de tubo (CRT).

• Função Principal: Processamento integrado de FI de vídeo, áudio, decodificação de cores e sincronização de varredura.

• Sistemas de TV: Decodificador de cores integrado compatível com os padrões PAL e NTSC (com busca automática de sistema).

• Áudio Integrado: Demodulador de som FM mult padrão (com suporte a frequências de 4.5 MHz até 6.5 MHz).

• Entradas de Vídeo/Áudio: Possui chaveamento integrado para fontes externas de áudio e vídeo (A/V), aceitando inclusive sinais separados de luminância e crominância (Y/C).

• Controle: Ajustes de imagem e som controlados por tensões CC analógicas aplicadas aos pinos (volume, contraste, saturação, brilho e matiz).
