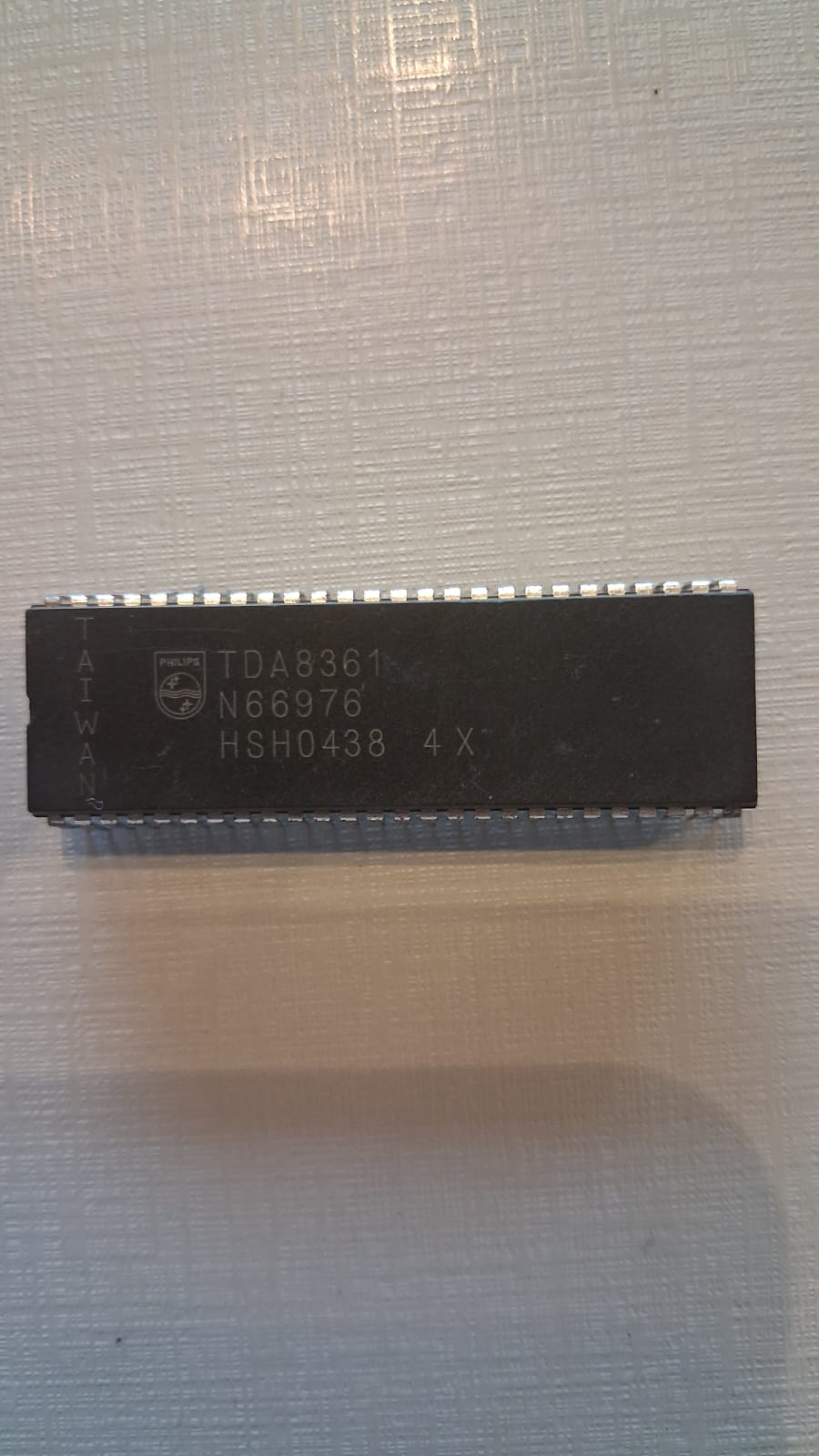

TDA8361-4X C.I. TDA 8361-4X

Descrição

Descrição

O TDA8361-4X (fabricado originalmente pela Philips) é um circuito integrado (CI) monolítico de chip único que concentra quase todas as funções de pequeno sinal necessárias para um receptor de televisão colorida analógica. O sufixo -4X indica uma versão específica de fábrica/revisão da família TDA8361, voltada para processamento de vídeo e decodificação PAL/NTSC.

Especificações Técnicas

• Função Principal: Processador de TV “single-chip” com decodificador de cores automático PAL/NTSC e chaveador de Áudio/Vídeo (A/V).

• Tensão de Alimentação ($V_P$): 8,0 V (faixa operacional típica entre 7,2 V e 8,8 V).

• Corrente de Alimentação ($I_P$): Aprox. 80 mA.

• Dissipação de Potência: Baixa dissipação de 700 mW.

• Encapsulamento / Invólucro: SDIP (Shrink Dual In-line Package) de 52 pinos.

• Amplificador de FI de Vídeo (Vision IF): Alta sensibilidade (sensibilidade típica de 70 µV a 100 µV RMS) com ganho diferencial e fase aprimorados.

• Demodulador de Som: Multiestadual FM, suportando faixas de 4,5 MHz a 6,5 MHz.

• Processamento de Croma e Luma:

  • Armadilha de crominância (chroma trap) e filtros passa-faixa integrados com calibração automática.

  • Linha de atraso de luminância integrada.

• Controle de RGB: Circuito de controle RGB com entradas lineares e supressão rápida (fast blanking). Amplitude de saída de sinal RGB de pico a pico de 4 V.

• Sincronização Horizontal e Vertical:

  • Sincronização horizontal com dois loops de controle e oscilador horizontal sem necessidade de ajustes externos.
