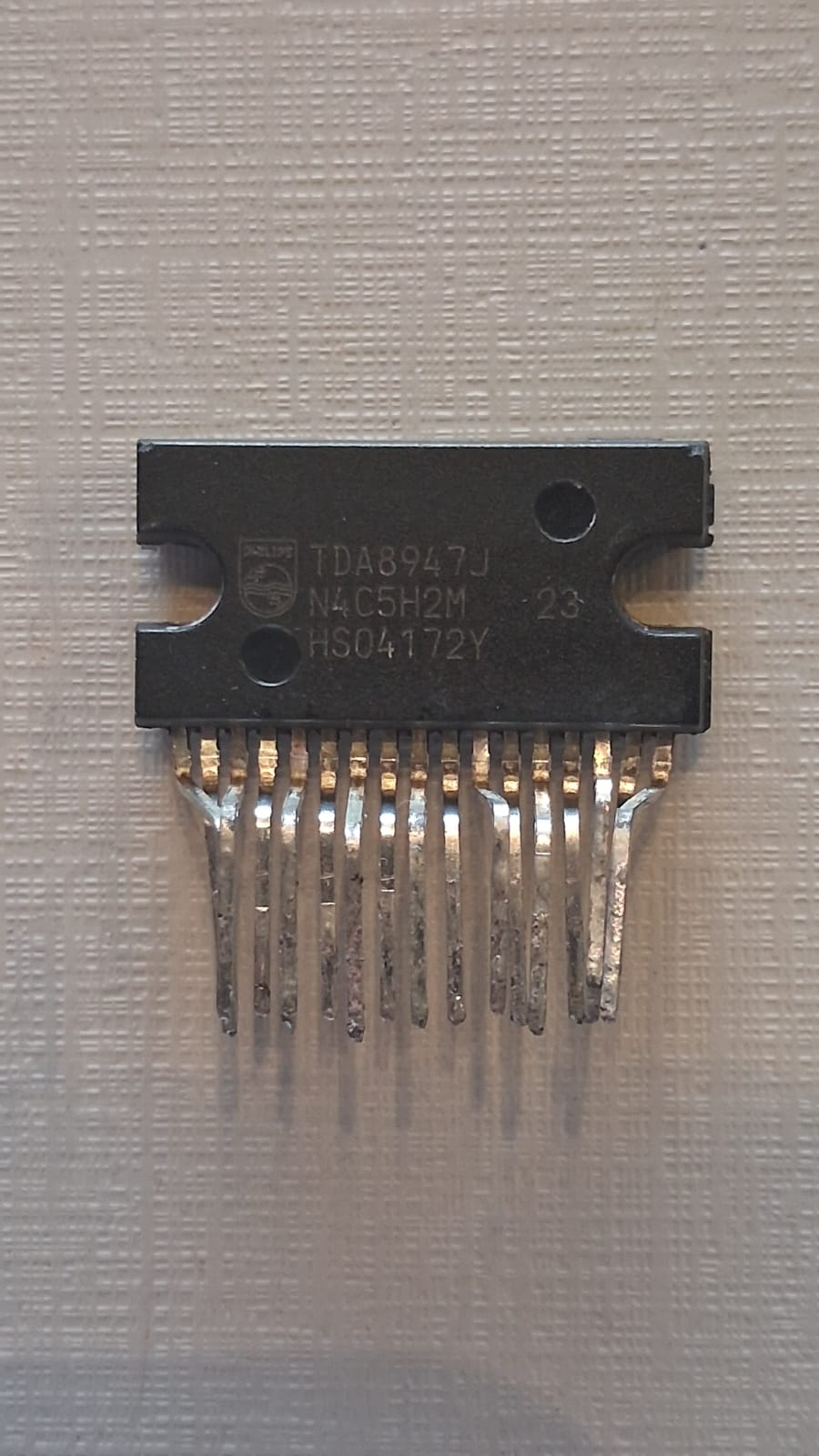

TDA8947 C.I. TDA 8947 J

Descrição

Descrição

O TDA8947J é um circuito integrado de amplificador de potência de áudio de 4 canais (Classe AB), desenvolvido originalmente pela Philips / NXP Semiconductors. Ele é versátil e pode ser configurado de diferentes formas: como 4 canais individuais (Single-Ended), 2 canais em ponte (BTL), ou em um sistema 2.1 (combinando canais estéreo e um canal BTL para subwoofer). É amplamente aplicado em televisores, mini sistemas de som, boomboxes e caixas de som multimídia.

Especificações Técnicas

• Função principal: Amplificador de potência de áudio quádruplo (4 canais).

• Faixa de Tensão de Alimentação ($V_{CC}$): 9V a 26V (típica de operação em 18V).

• Potência de Saída (Modo SE / Single-Ended): Até ~8.5 W por canal ($R_L = 4\,\Omega$, $V_{CC} = 18\text{V}$, $THD = 10\%$).

• Potência de Saída (Modo BTL / Bridge-Tied Load): Até ~18 W por canal ($R_L = 8\,\Omega$, $V_{CC} = 18\text{V}$, $THD = 10\%$), podendo chegar a maiores potências dependendo da tensão.

• Ganho de Tensão ($G_v$): 26 dB (modo SE) / 32 dB (modo BTL).

• Modos de Operação: Seleção por pinos de controle para Standby, Mute e On.

• Proteções Integradas: Proteção contra curto-circuito nas saídas (para o terra, alimentação e entre cargas) e proteção térmica baseada em múltiplos sensores internos.
