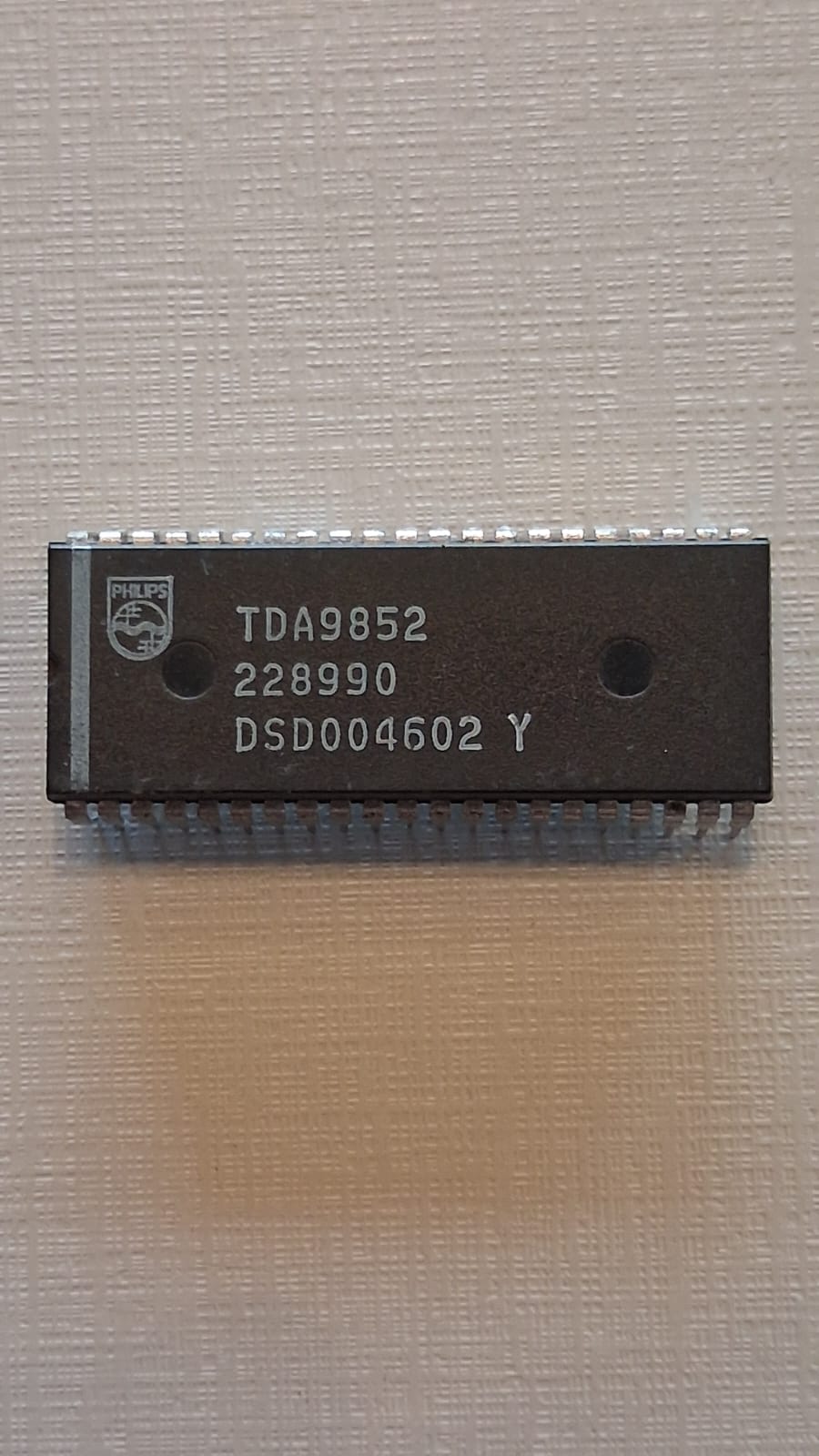

TDA9852 C.I. TDA 9852

Descrição

Descrição

O TDA9852 é um circuito integrado monolítico desenvolvido pela Philips para atuar como um decodificador de som estéreo padrão BTSC com processador de áudio Hi-Fi. Ele é utilizado principalmente em televisores, videocassetes (VCRs) e sistemas multimídia para decodificar canais de áudio estéreo e SAP (Second Audio Program — canal de segundo programa de áudio, muito comum em transmissões estéreo analógicas), permitindo o controle completo das funções de som de forma digital.

Especificações Técnicas (Visão do Cliente)

• Tipo de Componente: Circuito integrado (chip) decodificador de áudio estéreo/SAP e processador Hi-Fi.

• Função Principal: Decodificar sinais de áudio estéreo no padrão BTSC e processar o som com controles avançados.

• Controle Digital: Totalmente gerenciado por microcontrolador através de barramento I2C.

• Recursos de Áudio:

  • Decodificador de estéreo com circuito PLL e ajuste automático de separação de canais.

  • Processador de áudio integrado com controle de volume, balanço e equalização.

  • Suporte a canal SAP (Second Audio Program).

• Tensão de Alimentação: Opera tipicamente com tensões entre 8V e 9V.

• Encapsulamento: Disponível em modelos SDIP de 42 pinos (furo passante) ou QFP de 44 pinos (montagem superficial / SMD), dependendo da versão.
