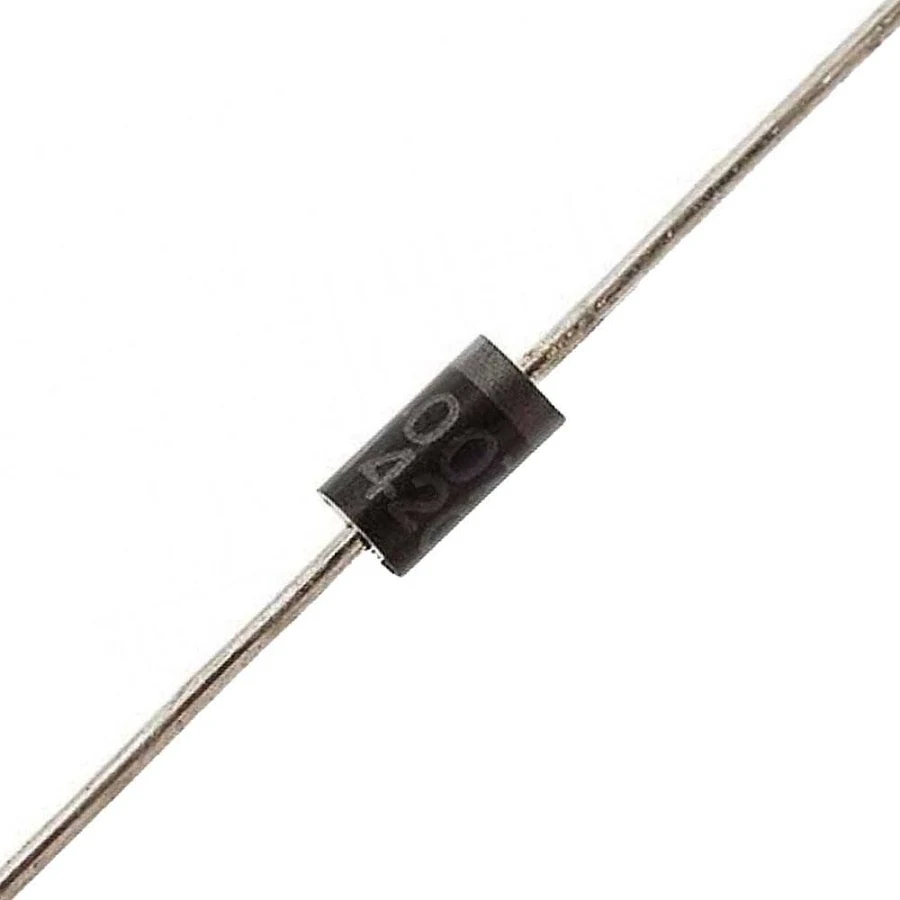

zener 6v8 5w

Descrição

O diodo Zener de 6,8V e 5W, identificado industrialmente pelo código 1N5342B, é um componente semicondutor robusto projetado para operar na região de polarização reversa, mantendo uma tensão constante e estável mesmo diante de variações na corrente de carga ou na tensão de entrada.

Especificações Técnicas (1N5342B)

• Tensão Zener ($V_Z$): 6,8V (nominal)

• Dissipação de Potência Máxima ($P_D$): 5W (considerando uso de dissipador adequado ou espaçamento correto dos terminais)

• Tolerância de Tensão: $\pm 5\%$

• Corrente de Teste ($I_{ZT}$): 175 mA

• Impedância Zener Dinâmica ($Z_{ZT}$): $1,0\,\Omega$ (a $I_{ZT}$)

• Corrente de Fuga Reversa ($I_R$): $10\,\mu\text{A}$ (medida a $5,2\text{V}$)

• Tensão Direta ($V_F$): 1,2V máximo (com corrente direta $I_F = 1\text{A}$)

• Encapsulamento: Axial through-hole (tipicamente padrão DO-15 ou DO-201)

• Temperatura de Operação e Armazenamento: $-55\,^\circ\text{C}$ a $+150\,^\circ\text{C}$
